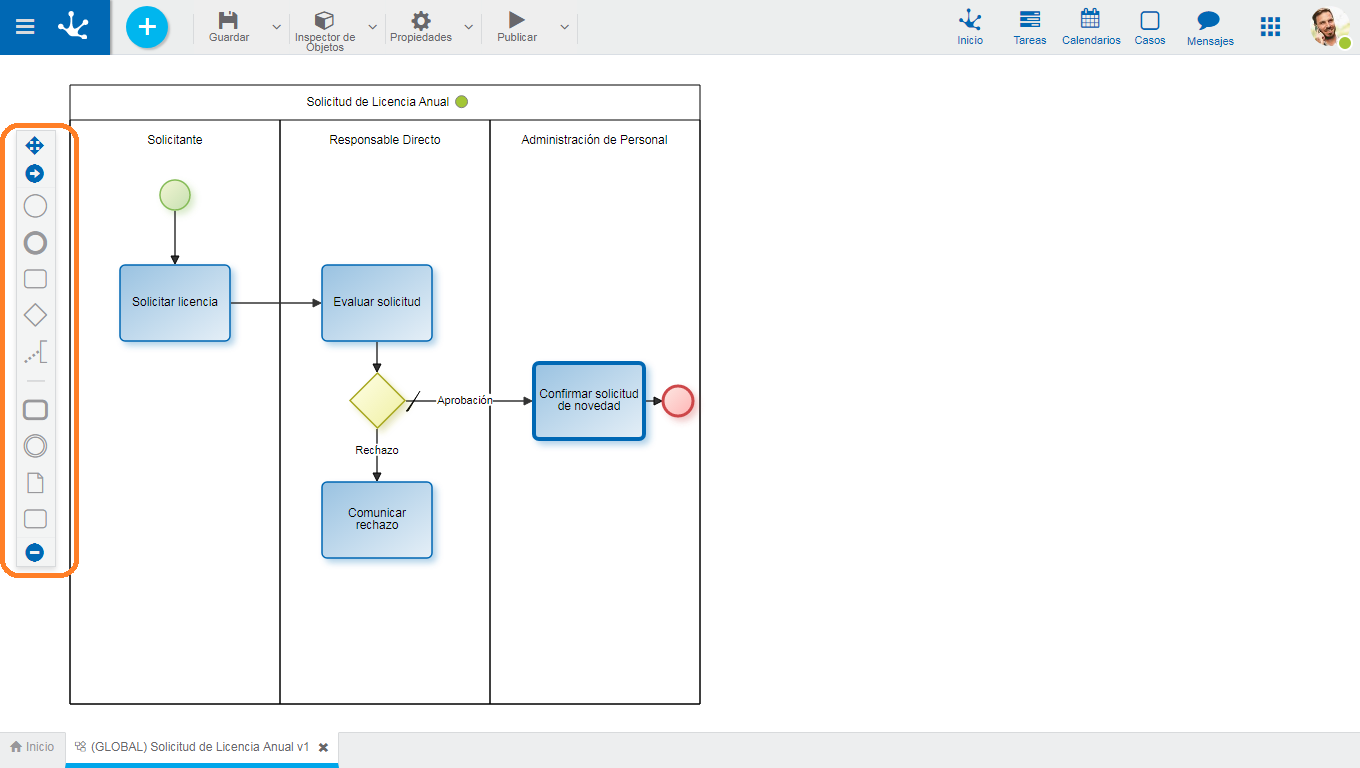

Barra de Herramientas Lateral
Modelado de Procesos > Area de modelado gráfico
Es la barra de herramientas que contiene los elementos gráficos correspondientes a los diferentes tipos de símbolos que pueden definirse en el diagrama de proceso, basados en BPMN2.0 (Business Process Model and Notation).
Elementos de la Barra
Desplazar Barra
Permite desplazar la barra de íconos hacia cualquier posición del área de modelado gráfico.
/ Mostrar/Ocultar Nombres
Despliega un panel a la derecha de la barra con los nombres de los íconos, o bien lo cierra.
Evento de Inicio
Un evento de inicio indica el comienzo de un proceso, por lo que no tienen flujo de entrada pero pueden tener un evento disparador.
Tipos
-Estándar
-Archivo
-Comando
-Regla
-Señal
-Timer
Evento de Fin
Un evento de fin indica el final de un proceso, por lo que no tiene flujos de salida.
Tipos
-Estándar
-Señal
-Terminal
Tarea
Una tarea representa una unidad de trabajo que se realiza como parte de la ejecución de un proceso.
Compuerta
Una compuerta representa un punto de bifurcación. Las compuertas pueden ser de diferentes tipos.
-Exclusiva sin marcador
-Exclusiva con marcador
-Inclusiva
-Paralela
Anotación
Una anotación permite al modelador del proceso agregar información adicional, destinada al lector del diagrama.
/ Mostrar/Ocultar más Figuras
Permite visualizar la barra lateral en forma completa o reducida.
Subproceso
Un subproceso es una actividad que referencia a otro proceso definido independientemente.
Evento Intermedio
Un evento intermedio indica dónde pueden ocurrir eventos entre el comienzo y el fin de un proceso. Afectan al flujo de un proceso, pero no van a comenzar o terminar un proceso directamente.
Tipos
-Capturar enlace
-Capturar señal
-Lanzar enlace
-Lanzar señal
-Timer
Objeto de Datos
Un objeto de datos representa información que fluye a través del proceso tales como documentos o correos electrónicos.
Grupo
Un grupo permite agrupar símbolos visualmente.
