Evento
Un evento es un hecho o suceso que ocurre durante la ejecución de un proceso de negocio. En general, requieren cierta acción y permiten una reacción.
Representa situaciones como inicio de actividades, fin de actividades, cambio de estado de documentos, arribos de mensajes, entre otras.
“Un evento es algo que acontece durante el curso de un proceso. Generalmente tienen una causa y un impacto.” [Workflow Management Coalition]
|
Indican la manera en que se inicia un proceso. No poseen flujo de entrada. |
|
|
Estándar |
|
Comando Estos eventos se utilizan para modelar procesos que son ejecutados desde una ventana de chat, mediante el uso de mensajes accionables en caso que se requiera ingreso de información o toma de decisiones. |
|
Mail |
|
Timer |
|
Indica que el proceso se inicia cuando un nuevo archivo es detectado en una carpeta determinada. |
|
Regla |
|
Indica que el proceso se inicia cada vez que captura la señal indicada. El proceso actual puede no ser el único receptor de la señal emitida. |
Indican la finalización del proceso. No poseen flujo de salida. |
|
|
Estándar |
|
Señal |
|
Terminal |
Indican posibles ocurrencias de eventos que tienen lugar entre el comienzo y el fin de un proceso. |
|
|
Lanzar Enlace y Capturar Enlace Estos eventos permiten facilitar el uso de los diagramas. Representan la conexión de dos secciones de un mismo proceso ubicadas en forma distante en el diagrama del proceso. |
|
Lanzar Señal |
|
Capturar Señal |
|
Actúa como un mecanismo de espera hasta una fecha determinada o durante un ciclo especificado. |
Son eventos intermedios que se asocian directamente a una actividad.
Estos eventos pueden activarse únicamente cuando está en ejecución la actividad a la cual están asociados.
Los flujos de salida de los eventos de borde son llamados flujos de excepción, pues sólo se ejecutan si el evento de borde se activa.
Se utilizan particularmente para el tratamiento de excepciones y esperas con plazos determinados.
•Con interrupción
Al activarse el evento de borde se interrumpe la ejecución de la actividad actual y el proceso continúa por el flujo de salida del evento de borde activado.
Se representan con línea continua.
•Sin interrupción
Al activarse el evento de borde el proceso inicia un camino para el tratamiento de la excepción, en forma paralela al proceso normal.
Se representan con línea discontinua.
|
Este evento está a la espera de la recepción de una señal que puede ser emitida por este u otro proceso. |
|
Este evento se activa en un momento especificado o a ciertos intervalos de tiempo. |
|
Los eventos de este tipo representan la ejecución de una regla de negocio. Son detectados por tareas programadas de tipo “Generadoras de Eventos de tipo Componente”. |
|
Los eventos de este tipo representan la llegada de un mail a determinada cuenta de correo. Son detectados por tareas programadas Generadoras de Eventos de tipo MAIL. |
|
Los eventos de este tipo representan la aparición de un nuevo archivo en determinada carpeta. Estos sucesos son detectados por tareas programadas de tipo “Generadoras de Eventos de tipo ARCHIVO”. |
Menú de Torta
Las opciones que se presentan en el menú de torta varían según se trate de un evento de inicio, intermedio o de fin.
|
Abre un área para la edición del nombre. |
|
Elimina el evento. |
|
Agrega una actividad. |
|
Agrega una compuerta. |
|
Agrega un evento de fin. |
|
Agrega un flujo. |
|
Agrega un evento intermedio. |
|
Agrega un comentario. |

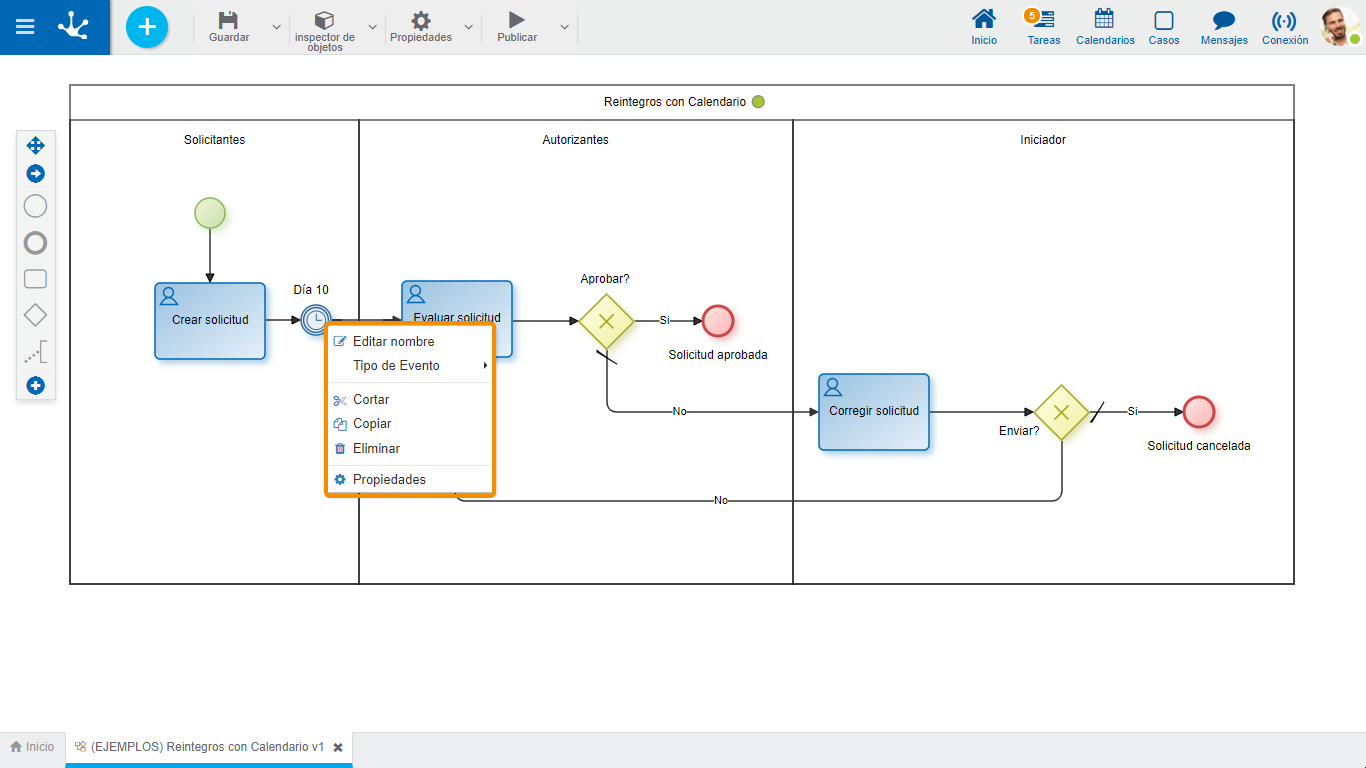

- Editar nombre: Permite editar el nombre del evento. Misma funcionalidad que el ícono
.
- Tipo de evento: Permite definir el tipo de evento. Sus opciones varían según se trate de un evento de inicio, intermedio o de fin.
- Cortar: Elimina el evento seleccionado. Puede ser pegado en otra ubicación del proceso.
- Copiar: Copia el evento seleccionado. Puede ser pegado en otra ubicación del proceso.
- Eliminar: Elimina el evento seleccionado.
- Propiedades: Abre el panel de propiedades para su consulta y/o modificación.
