Documentación 8.5

El panel de propiedades del evento fin de tipo señal se visualiza en la parte derecha del modelador de procesos.





7683_EventoFinSeñal



Propiedades



Nombre

Texto que se visualiza en el diagrama junto al elemento gráfico del evento.

Se recomienda hacer referencia a la señal que espera.



Descripción

Texto que permite documentar información detallada del evento.

Pueden informarse los procesos que emiten la señal.



Nombre de la Señal

Ingresar una cadena de caracteres que representa el código de la señal a emitir.

El nombre ingresado debe coincidir con el que se configura cuando se recibe la señal.

Ejemplo de Uso

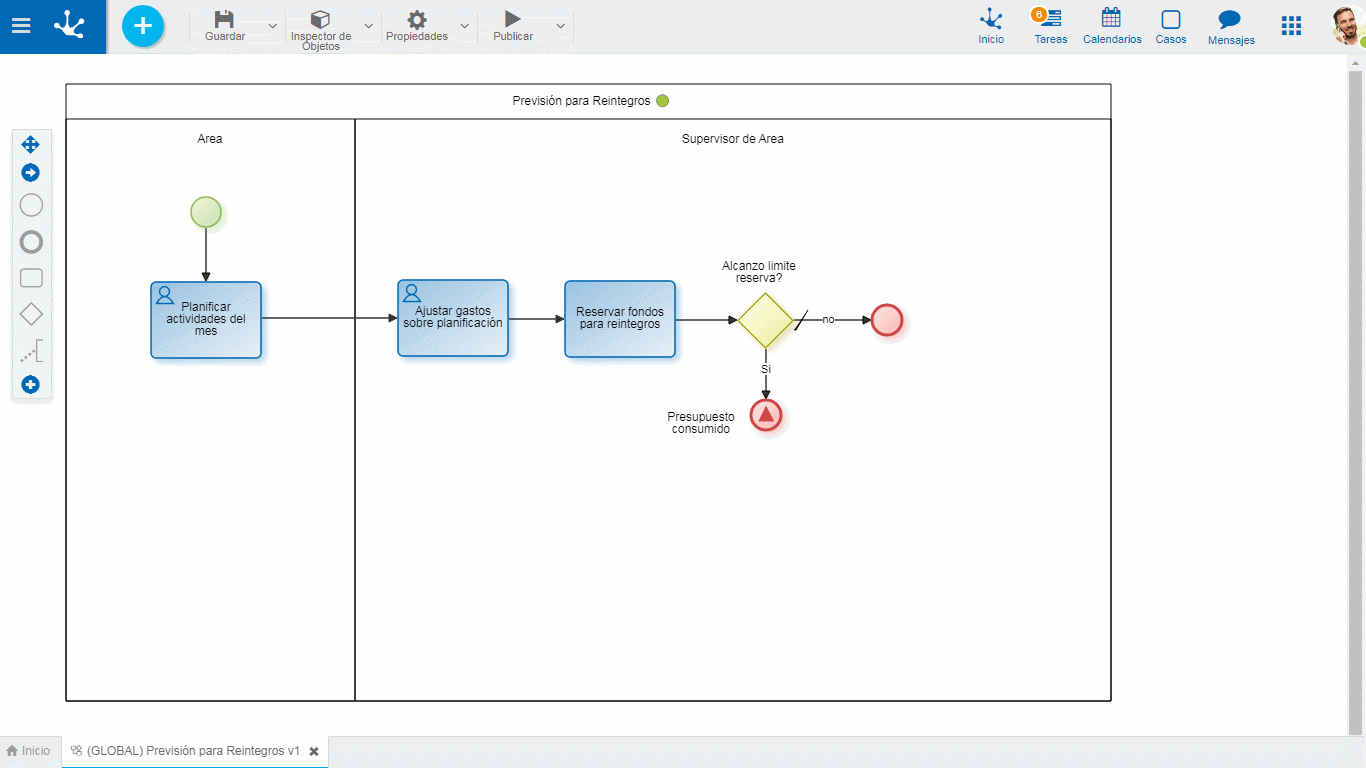

El proceso "Previsión para Reintegros", si alcanza el límite de disponibilidad, emite la señal "PresupuestoConsumido". Los procesos "Auditoría de Acciones" y "Actualización de Presupuesto" se inician cuando los eventos de inicio de señal reciben la mencionada señal.

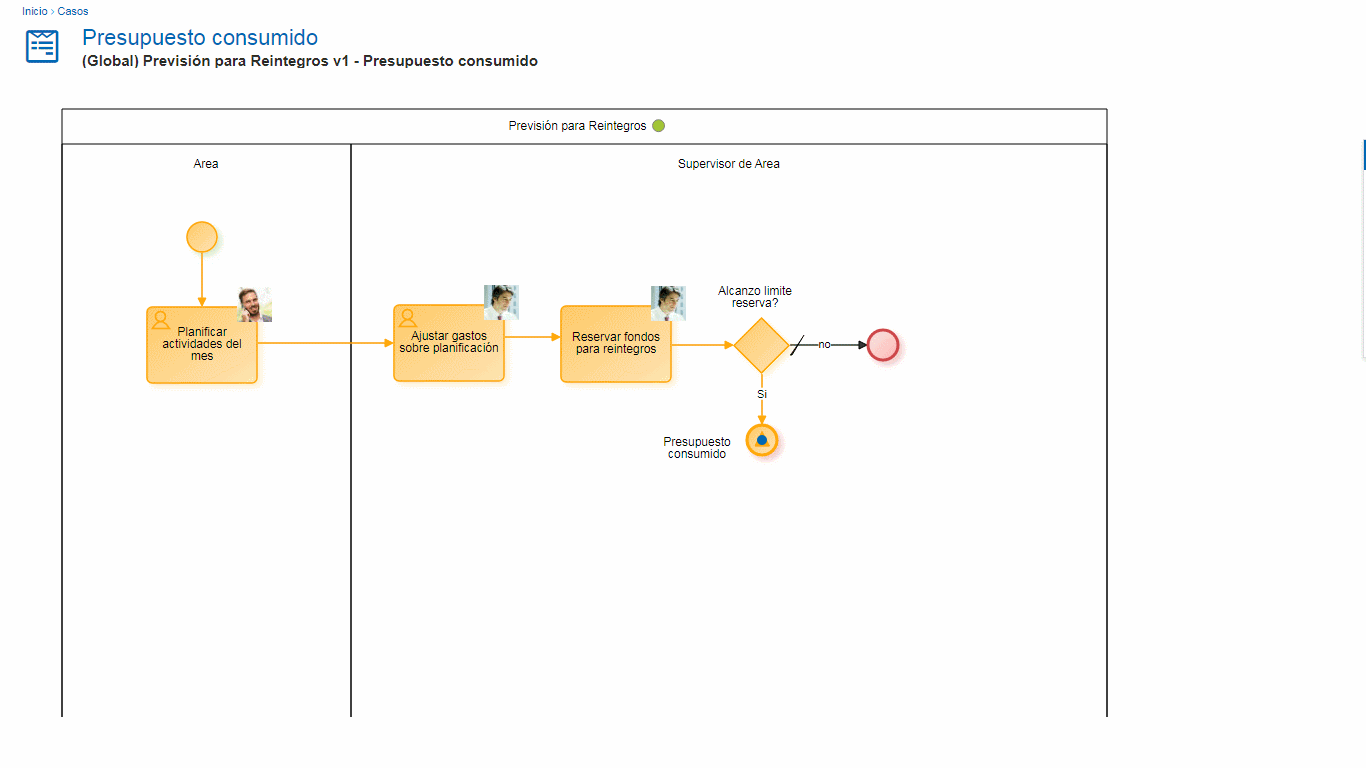

7683_VisualizaEmiteSeñal
