Documentación 8.5

Son figuras que mejoran la expresividad de los diagramas, representando datos relacionados al proceso pero que no tienen influencia en la ejecución.



“Los artefactos son utilizados para proporcionar información adicional sobre el proceso.”[Workflow Management Coalition]

Grupo



Agrupa visualmente figuras que se encuentran en el diagrama.

Menú de Torta



MB4DC8~1_img1



MBA9B3~1_img2

Abre un área para la edición del nombre.

MB0002~1_img3

Elimina el grupo.

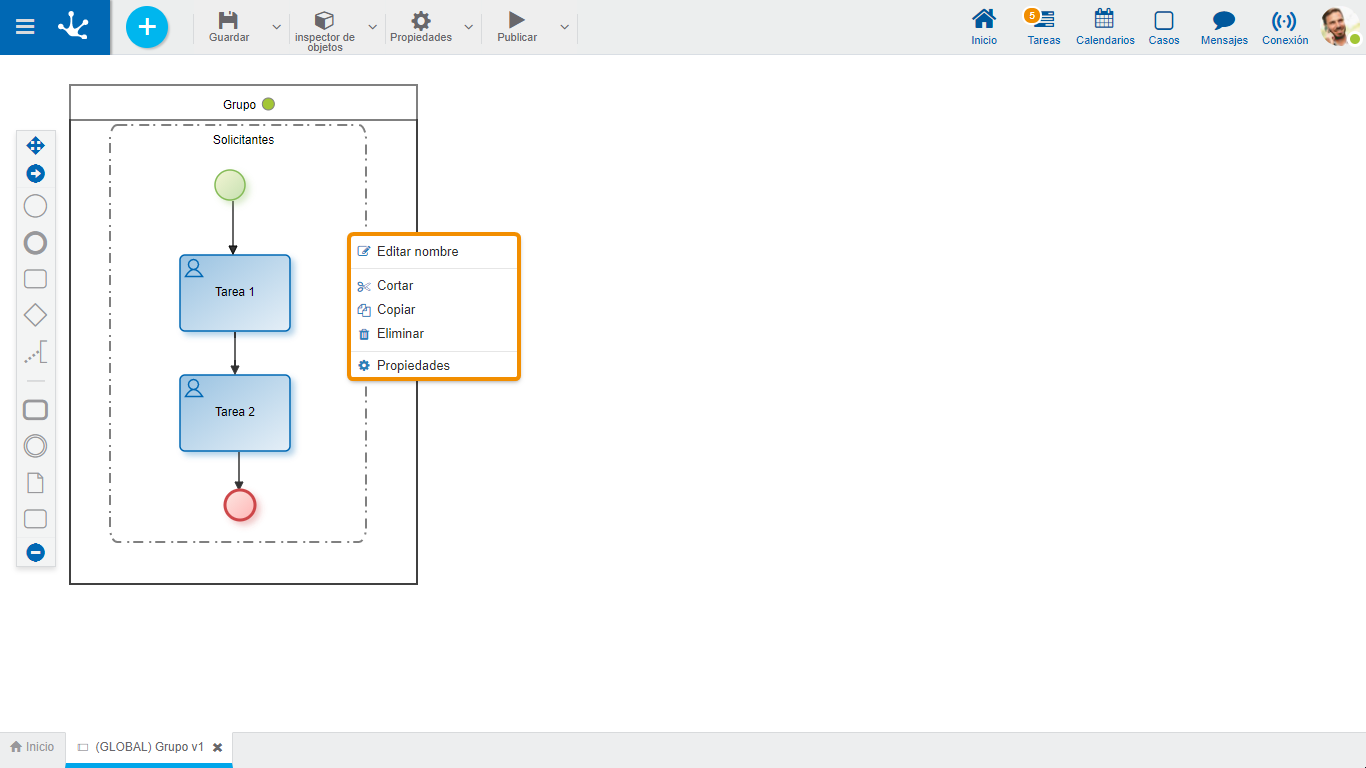

Menú Contextual



MB4DC8~1_img4



- Editar nombre: Edita el nombre del grupo. Misma funcionalidad que el ícono MB4DC8~1_img5.
- Cortar: Elimina el grupo seleccionado manteniendo las figuras que agrupa. Puede ser pegado en otra ubicación del proceso.
- Copiar: Copia el agrupamiento seleccionado. Puede ser pegado en otra ubicación del proceso. No copia los elementos que agrupa.

- Eliminar: Elimina el grupo seleccionado, manteniendo las figuras que agrupa. Misma funcionalidad que el ícono MB4DC8~1_img3.

- Propiedades: Abre el panel de propiedades para su consulta y/o modificación.

Anotación



Area donde el modelador puede escribir textos explicativos.

Menú de Torta



MB4DC8~1_img7



MB0002~1_img3

Elimina la anotación seleccionada.

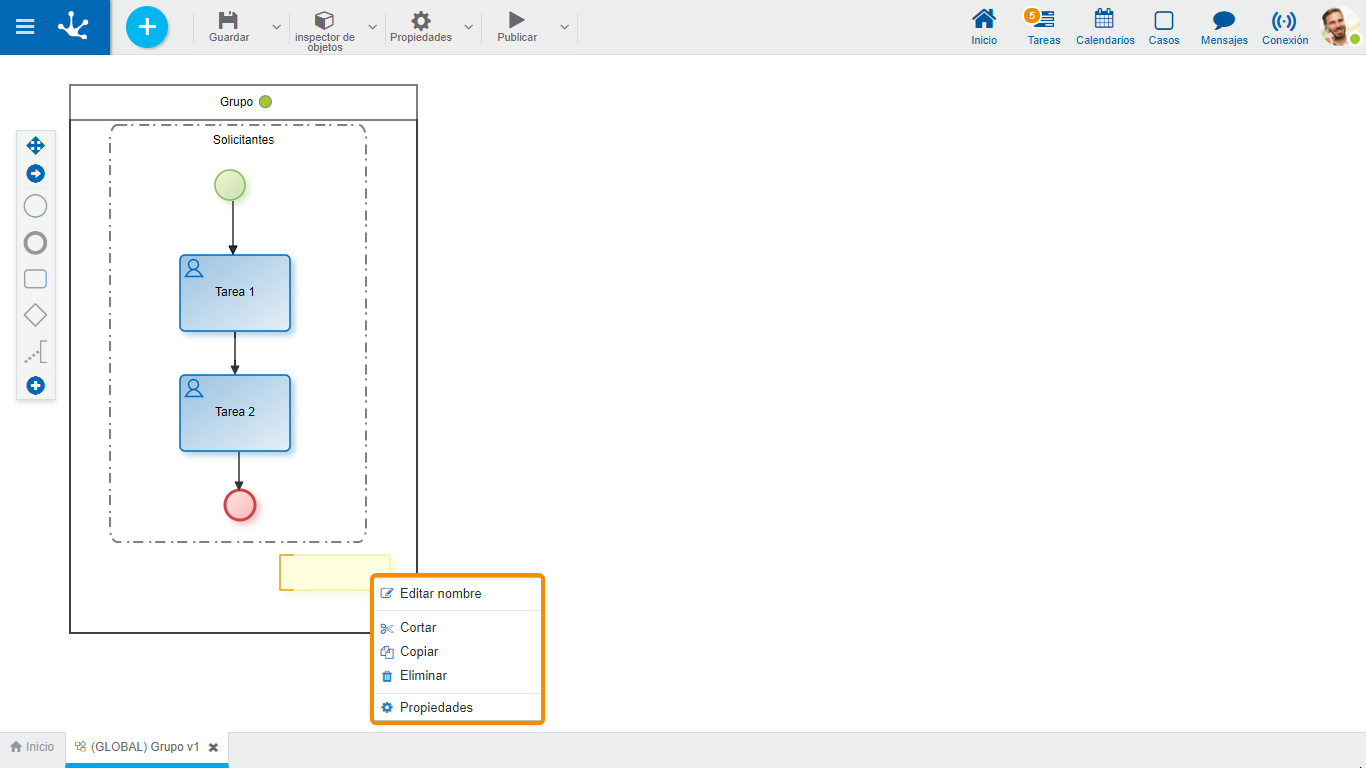

Menú Contextual



MB4DC8~1_img9



- Editar nombre: Permite editar el texto de la anotación.
- Cortar: Elimina la anotación seleccionada. Puede ser pegada en otra ubicación del proceso
- Copiar: Copia la anotación seleccionada. Puede ser pegada en otra ubicación del proceso

- Eliminar: Elimina la anotación seleccionada. Misma funcionalidad que el ícono MB4DC8~1_img3.

- Propiedades: Abre el panel de propiedades para su consulta y/o modificación.

Objeto de Datos



Representa la información que acompaña el circuito del proceso o es generada durante el mismo, tales como documentos o notificaciones.

Menú de Torta



MB4DC8~1_img11



MBA9B3~1_img2

Abre un área para la edición del nombre.

MB0002~1_img3

Elimina el objeto de datos seleccionado.

Menú Contextual



MB4DC8~1_img9



- Editar nombre: Edita el nombre del objeto de datos. Misma funcionalidad que el ícono MB4DC8~1_img5.
- Cortar: Elimina el objeto de datos seleccionado. Puede ser pegado en otra ubicación del proceso.
- Copiar: Copia el objeto de datos seleccionado. Puede ser pegado en otra ubicación del proceso.

-Eliminar: Elimina el objeto de datos seleccionado. Misma funcionalidad que el ícono MB4DC8~1_img3.

- Propiedades: Abre el panel de propiedades para su consulta y/o modificación.
