Area de Modelado Gráfico
Modelado de Procesos > Area de modelado gráfico
El área de modelado gráfico es donde se diseñan los procesos utilizando elementos gráficos de BPMN 2.0 (Business Process Model and Notation).
Menú de Torta
Menú circular que se visualiza al hacer clic sobre cada elemento gráfico modelado en el área de diseño, mostrando los diferentes símbolos con los que el objeto seleccionado se puede conectar.
Para incorporar un nuevo símbolo conectado se debe abrir el menú de torta del elemento gráfico seleccionado, arrastrar y soltar en el área de modelado el símbolo que se quiere conectar.
Opciones Comunes
Permite eliminar el símbolo
Permite editar el nombre del símbolo para su modificación

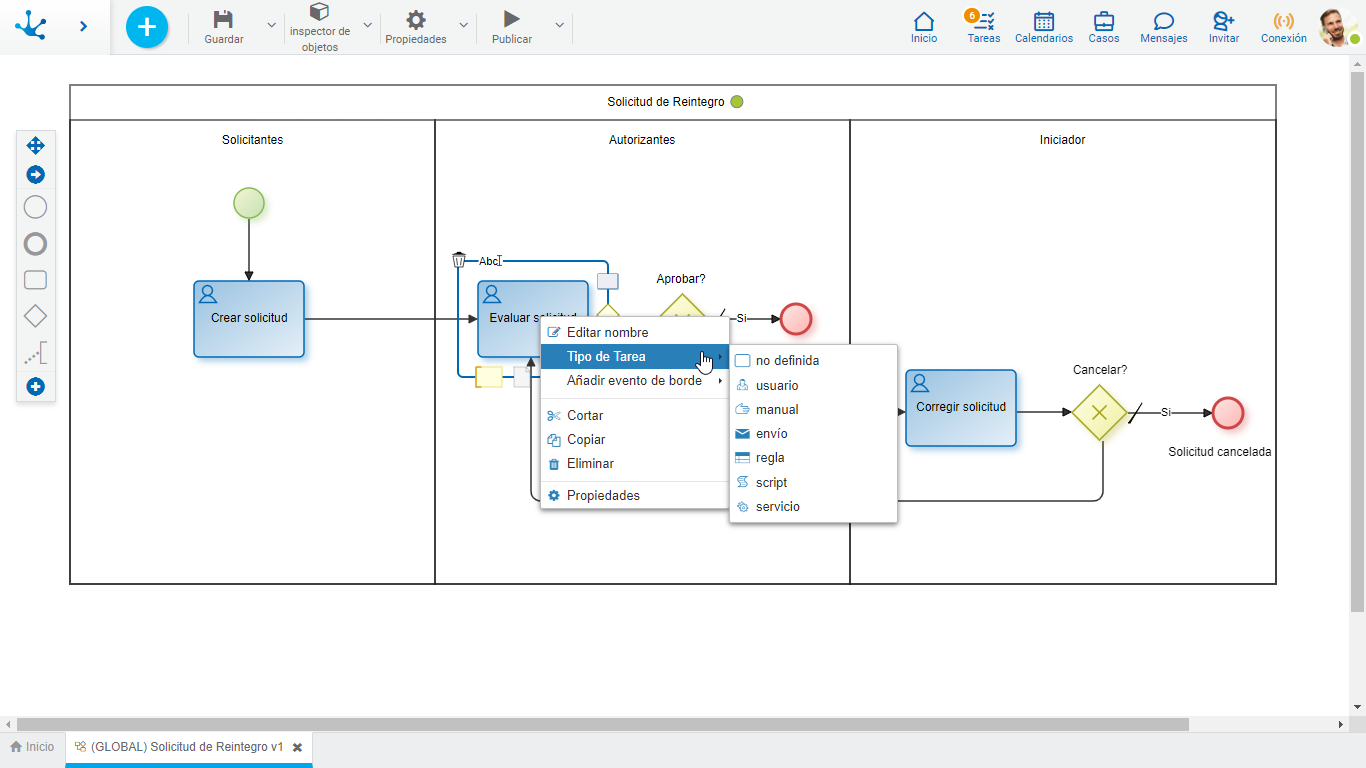

Menú Contextual
Al hacer clic con el botón derecho del mouse sobre el elemento gráfico seleccionado se abre un menú vertical con sus opciones agrupadas como propias del objeto y comunes a todos los objetos, además de una opción para abrir las propiedades.
Opciones
•Propias del Objeto
-
Editar nombre
- Tipos disponibles según el objeto
- Otras acciones propias de cada objeto
•Comunes a Todos los Objetos
-
Cortar
-
Copiar
-
Eliminar
•
Propiedades
Abre el panel de propiedades del elemento gráfico, es el mismo panel que se abre haciendo doble clic sobre el símbolo.
Vista en Miniatura
Imagen completa del proceso que se visualiza en el extremo inferior derecho del área de modelado gráfico, en dicha imagen se refleja el área de trabajo activa. Se visualiza siempre que se encuentre activa la opción Vista en Miniatura de la opción Preferencias en la barra de herramientas superior.
Desplazamiento en el Area de Modelado
Las barras de desplazamiento vertical y horizontal se utilizan para deslizar el área de modelado gráfico, de manera de permitir realizar la edición completa del proceso. Se activan automáticamente cuando el diagrama excede el tamaño de la ventana del trabajo.
El área de modelado puede agrandarse utilizando la opción Agrandar Hoja en la barra de herramientas superior.
