Documentación 8.7

Se especifican a continuación las características generales de este modelador.

Nueva Entidad



El usuario modelador define una nueva entidad, que luego de ser publicada está disponible para ser utilizada.



Se puede modelar simultáneamente:



Capa de modelo de datos
Implica modelar la totalidad de los campos con tipos de datos asociados, campo identificador, campos utilizados como filtros en búsquedas, longitudes de los datos de los campos, comportamiento y otras validaciones relacionadas a reglas de negocio.



Capa de visualización de la entidad
Como su nombre lo indica, está relacionado íntegramente al aspecto visual de la entidad. Esto implica que se tiene control y decisión acerca de la disposición, orden, y ancho de los distintos campos y contenedores, botones interactivos, títulos, etiquetas, y mensajes informativos, entre otros temas. También existe la opción de visualizar o no, para campos y contenedores y estos últimos se pueden ver desplegado o no.

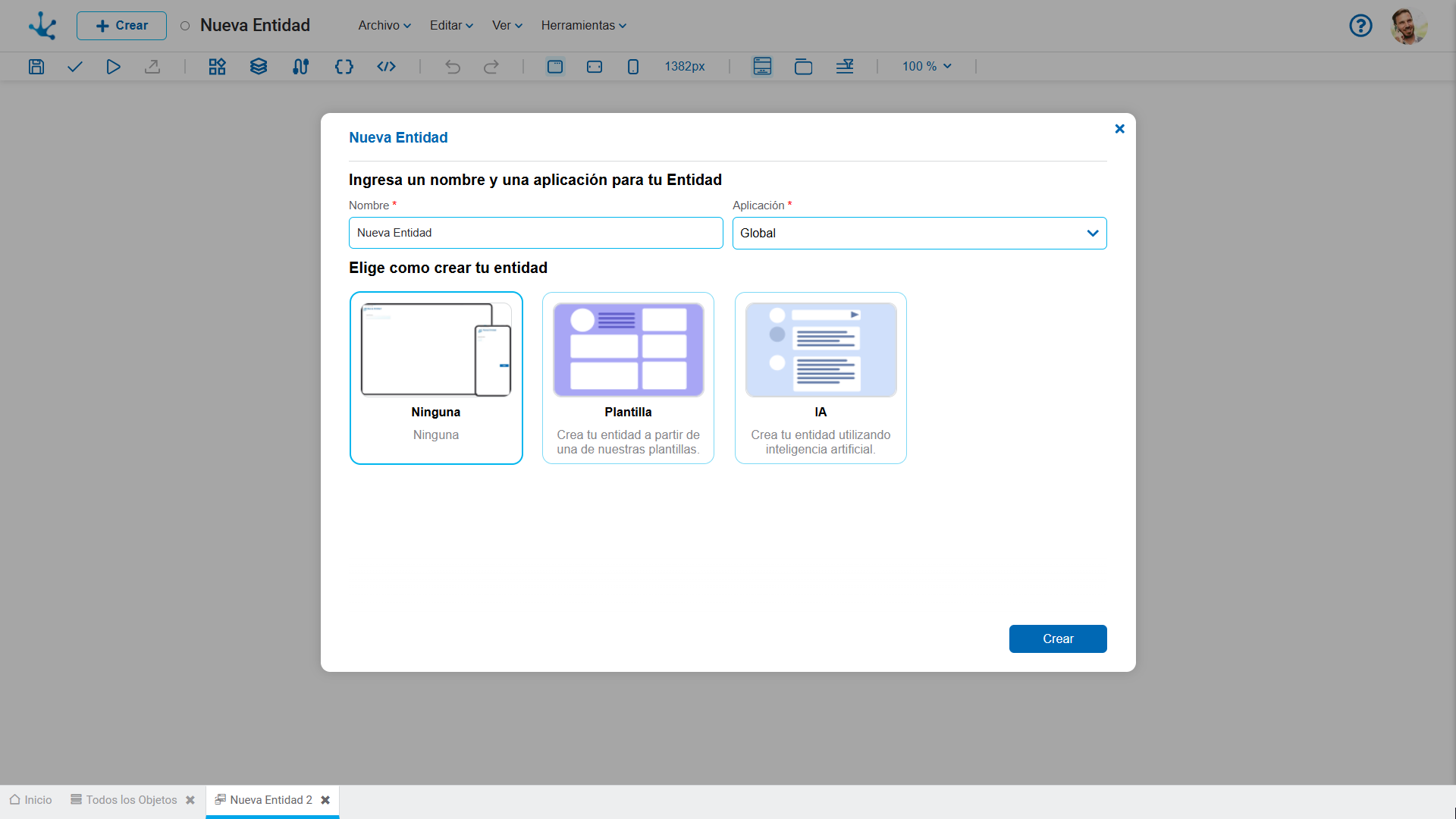

Al crear la entidad se abre un panel que permite definir algunas de las propiedades generales y seleccionar una plantilla predefinida que se visualizada en el área de modelado gráfico al iniciar el modelador de entidades. También se puede iniciar el modelador de entidades sin seleccionar una plantilla.





ME-FacilidaddeModelado-001

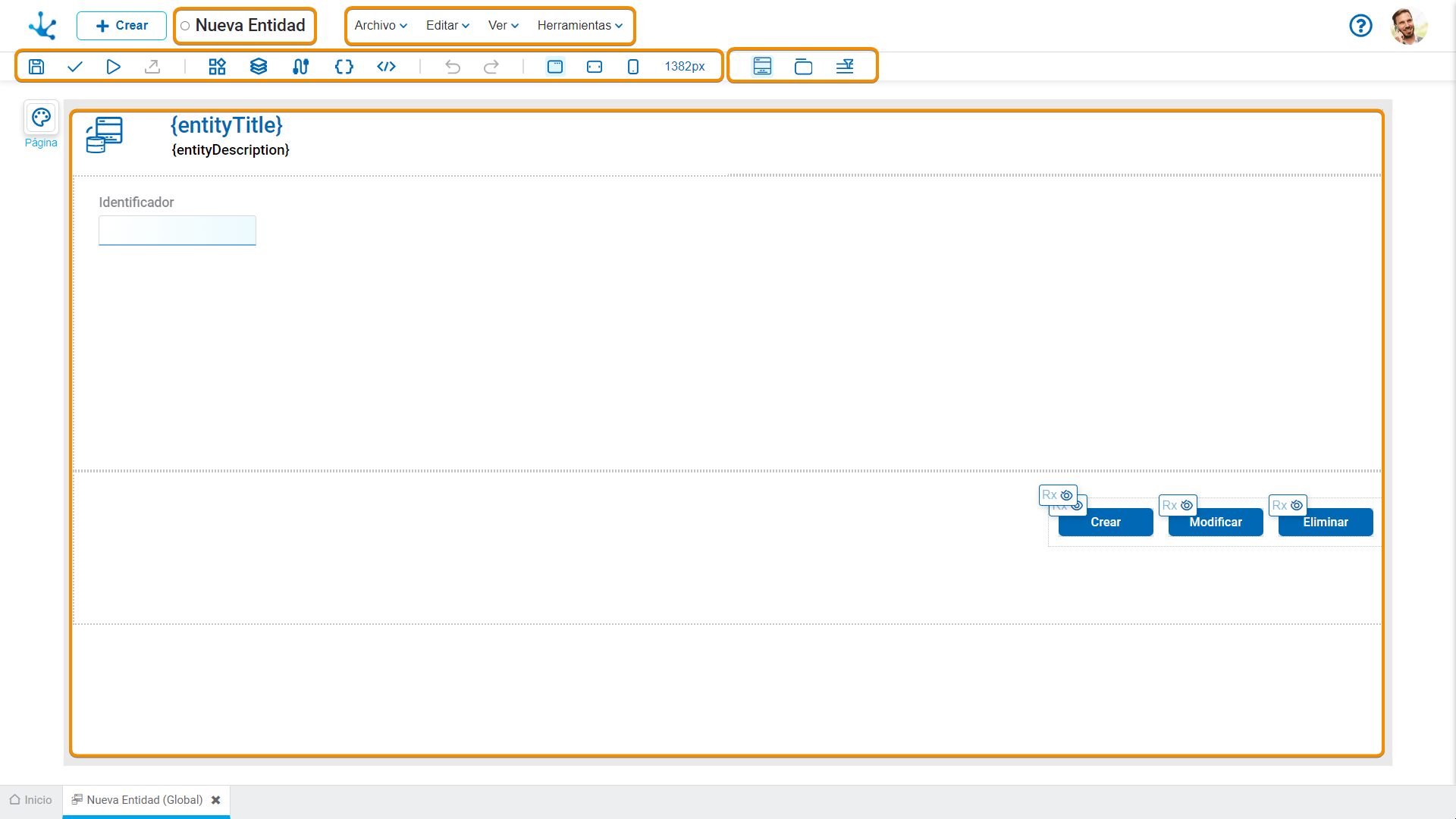

Secciones del Espacio de Trabajo



Información de la Entidad

- IconoEstadoAzul Estado

- Nombre



Menú Desplegable



Barra de Herramientas Superior



Opciones de Diseño



Area de Modelado

- Sección

- n_clave_primaria Identificador



Toda entidad nueva contiene un campo identificador definido en forma predeterminada dentro del área de modelado gráfico.



Tiene las siguientes características:



Su tipo de dato es entero con longitud 10.

Es autonumérico, se incrementa partiendo del valor 1.

No puede ser eliminado.

Solamente se pueden modelar la propiedad de comportamiento Visible.

No puede ser incluido dentro de un elemento repetidor.

No se pueden modelar las propiedades Valor Inicial y Formato de Contenido.

No se pueden modelar relaciones.





ME-FacilidaddeModelado-002
