Propiedades de Relaciones

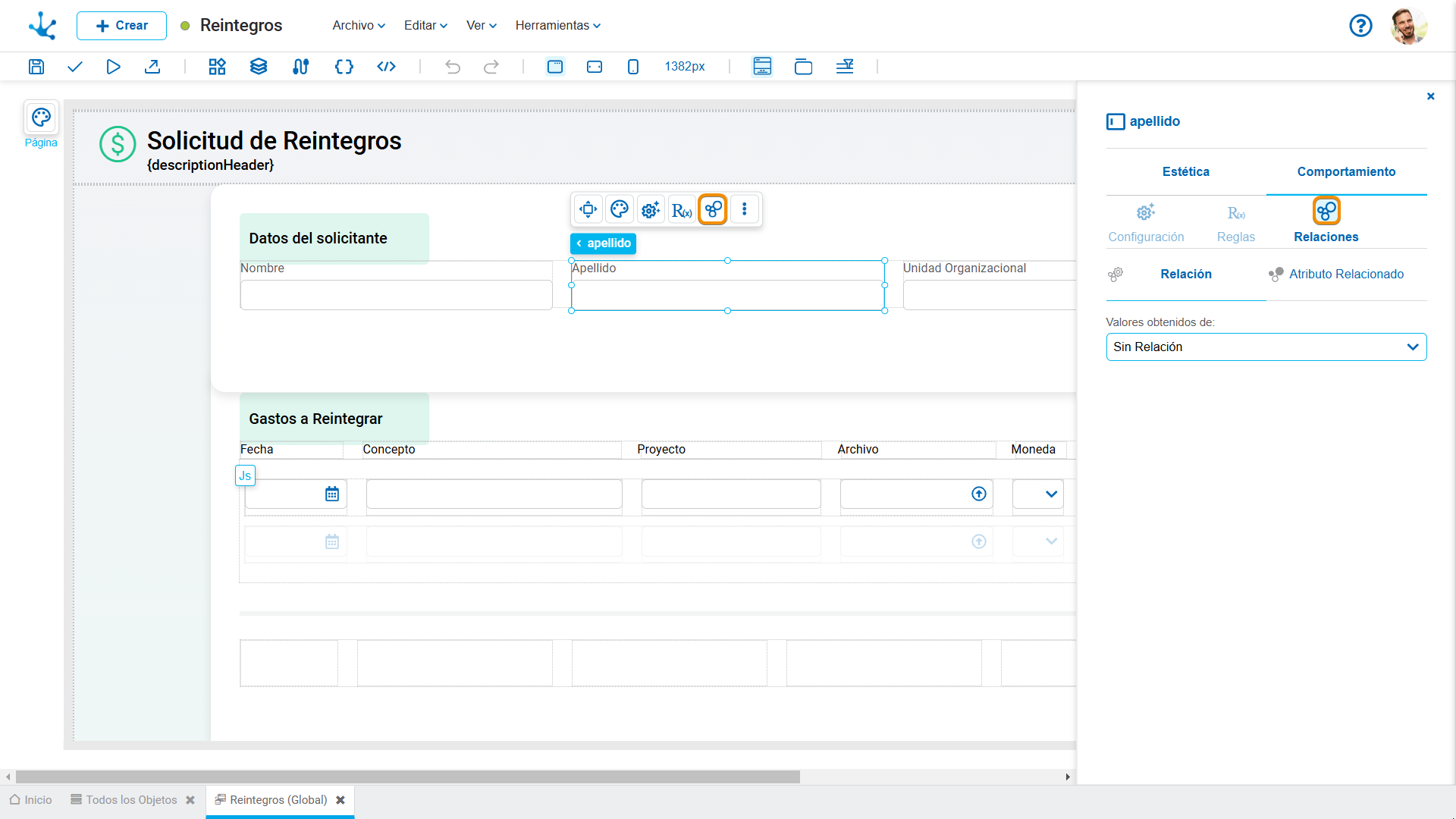

El panel de propiedades de relaciones de un elemento se abre al presionar el ícono de su menú contextual.
Las propiedades se dividen en dos grupos, las propiedades de la relación y el atributo relacionado.
Relación
Una relación permite obtener valores de diferentes orígenes para el elemento que se está modelando. Dentro de la pestaña "Relación" se define la propiedad Valores obtenidos de y las específicas para cada tipo de origen. En caso que el elemento no tenga una relación debe quedar modelada la opción predeterminada “Sin Relación”.
Valores Posibles
•Sin Relación
La relación es válida únicamente para campos de tipo texto.

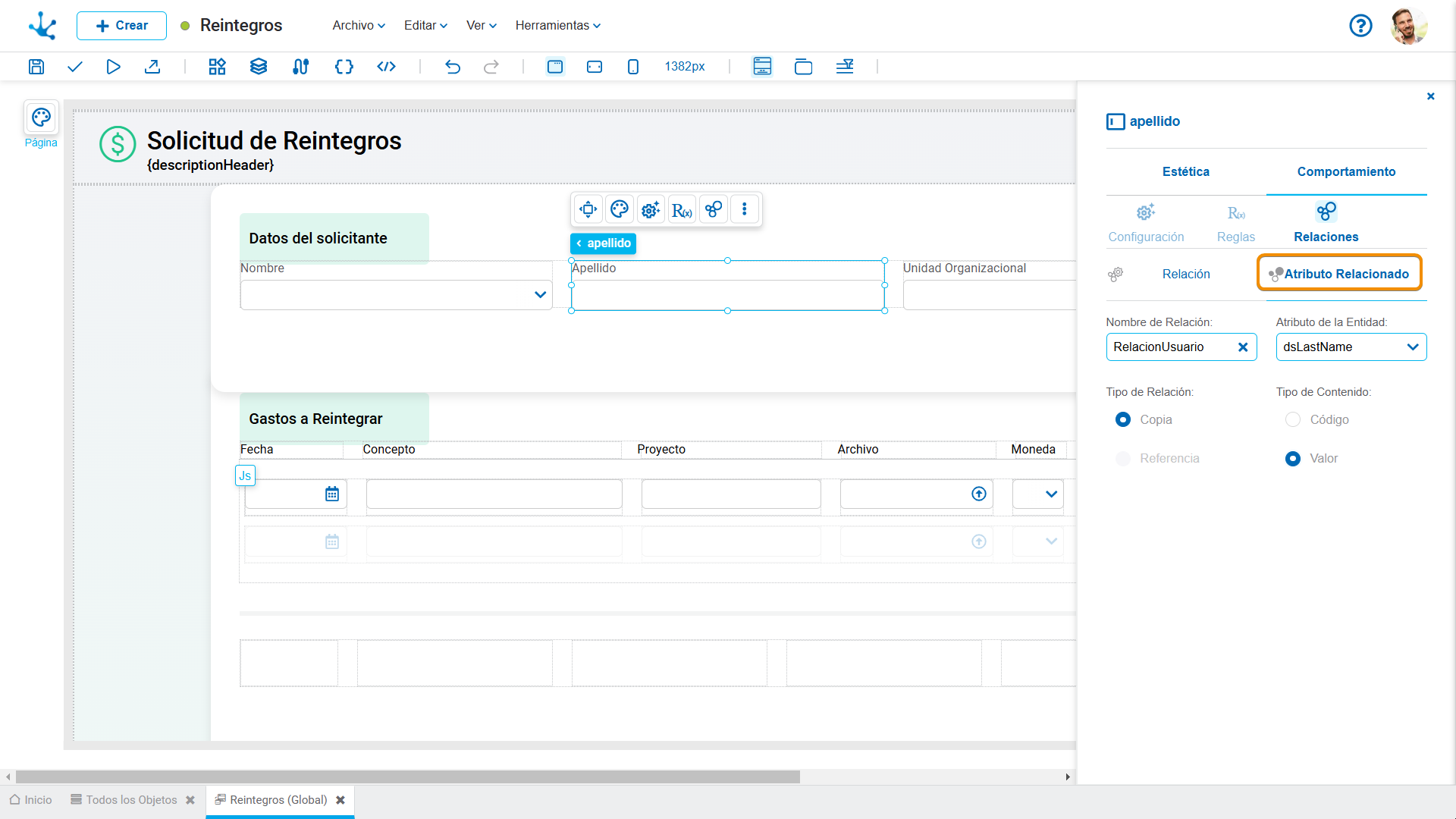

Atributo Relacionado
Un atributo relacionado indica que el valor del campo se recupera a partir del valor de un atributo de otra entidad. Se debe seleccionar una de las relaciones definidas en la página y luego indicar a qué atributo de la entidad relacionada se vincula.
Un campo puede estar modelado como atributo relacionado y a su la vez puede tener definida una relación a una entidad, lista de valores o regla. Esto permite que se recupere el valor del atributo relacionado en este campo y también se utilice la funcionalidad aportada por la relación.
Propiedades
Se visualiza la lista de relaciones definidas en la entidad, permitiendo seleccionar una de ellas.
Atributo de la Entidad
Se visualiza la lista de atributos de la entidad seleccionada que tienen formato compatible con el tipo del campo. Los atributos pueden tener modelada una relación con una entidad, una lista de valores o una regla en la entidad seleccionada.
Tipo de Relación
Copia
Al estar marcada esta propiedad, una vez cargado el valor recuperado, no vuelve a modificarse automáticamente aunque el valor del atributo relacionado se modifique.
Referencia
Al estar marcada esta propiedad, el valor del campo siempre está sujeto al valor actual del atributo relacionado, es decir se visualiza automáticamente el valor actualizado.
Tipo de Contenido
El contenido del elemento varía según se marque la propiedad Código o Valor cuando:
•El atributo de la entidad tiene modelada una relación.
•El campo tiene seleccionada la opción “Entidad” en la propiedad Valores Obtenidos de.
Código
Al estar marcada esta propiedad, si la relación modelada es con una:
•Entidad relacionada, se visualiza el identificador de la entidad.
•Lista de valores, se visualiza el código de la lista de valores.
•Regla, se visualiza el código que retorna la ejecución de la regla.
Valor
Al estar marcada esta propiedad, si la relación modelada es con una:
•Entidad relacionada, se visualiza la descripción corta de la entidad.
•Lista de valores, se visualiza la descripción de la lista de valores.
•Regla, se visualiza la descripción que retorna la ejecución de la regla.
