Documentación 8.7

Los indicadores de barras y columnas comprenden los gráficos de barra, barra agrupada, barra apilada, columna, columna agrupada, columna apilada y Top N.



Se utilizan para comparar diferentes series de datos.



A las propiedades compartidas por todos los indicadores se suman las específicas para las barras y columnas.





V0013- H&M_ManUsu_ModeladodeWidgetsII_img3

Propiedades



Leyenda

Indica la incorporación de la descripción de las series de datos.

Si se selecciona esta propiedad se debe indicar también:

Posición
Seleccionar arriba o abajo.

Alineamiento
Si se selecciona posición arriba o abajo, permite indicar alineación derecha, centrada o izquierda.



Figura

Permite seleccionar si la figura tiene un borde plano o redondeado.



Distribuido

Indica si las series se agrupan o intercalan.



Etiquetas
Permite indicar si se visualizan las etiquetas correspondientes a las series de datos.



Relleno

Permite resaltar el área de las series de datos de manera degradada o sólida.

Ejemplo de Uso

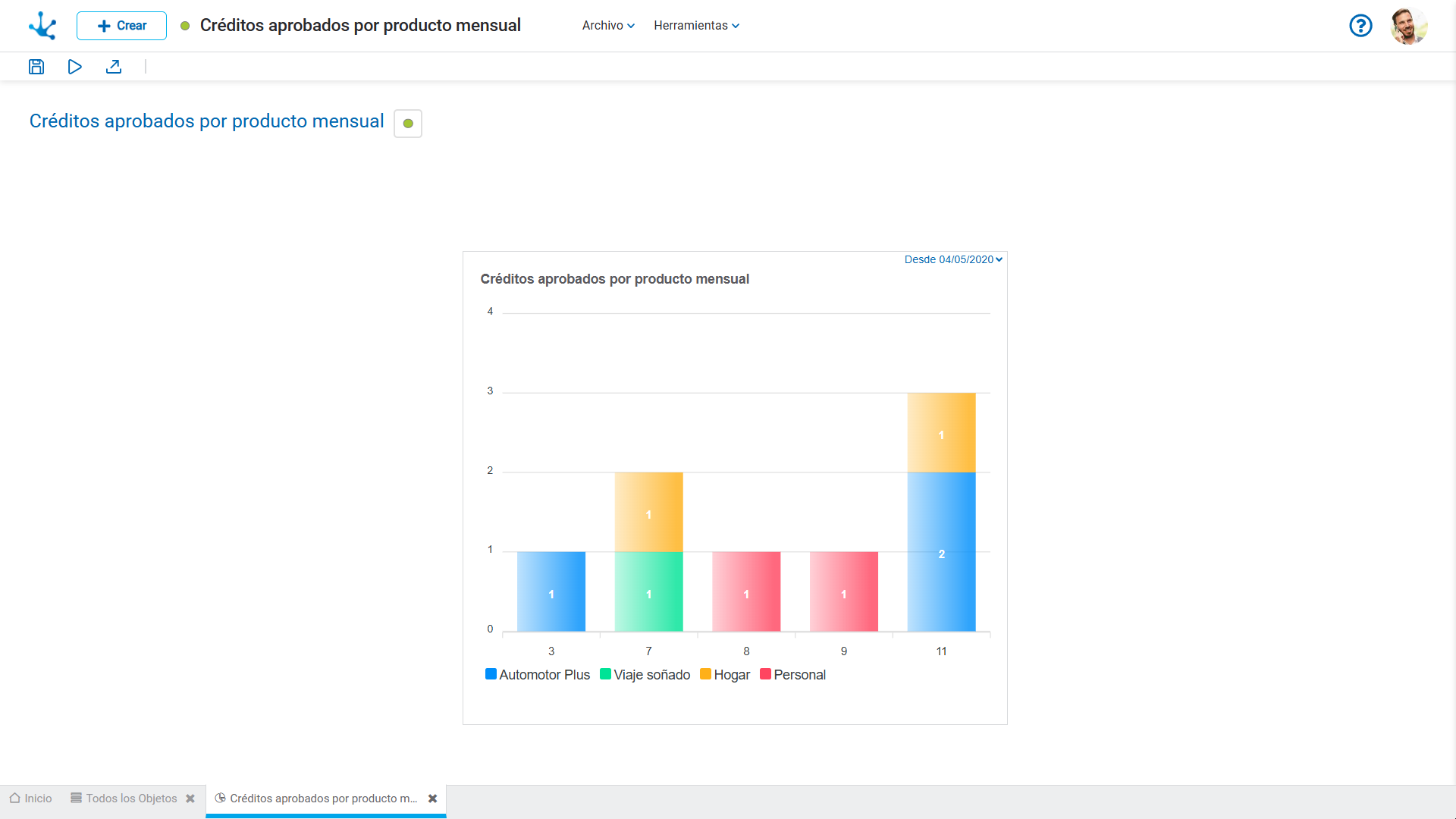

En este indicador de columnas apiladas se visualiza la cantidad de créditos aprobados por mes, durante un período seleccionado y para los usuarios indicados en el filtro.

En el eje horizontal están representados los meses y en el eje vertical la cantidad de créditos aprobados para cada mes.

El total de cada producto está dado por la superficie coloreada y el agrupamiento de todas las superficies representa la cantidad total de créditos aprobados.





MI-EjemplodeUso-005

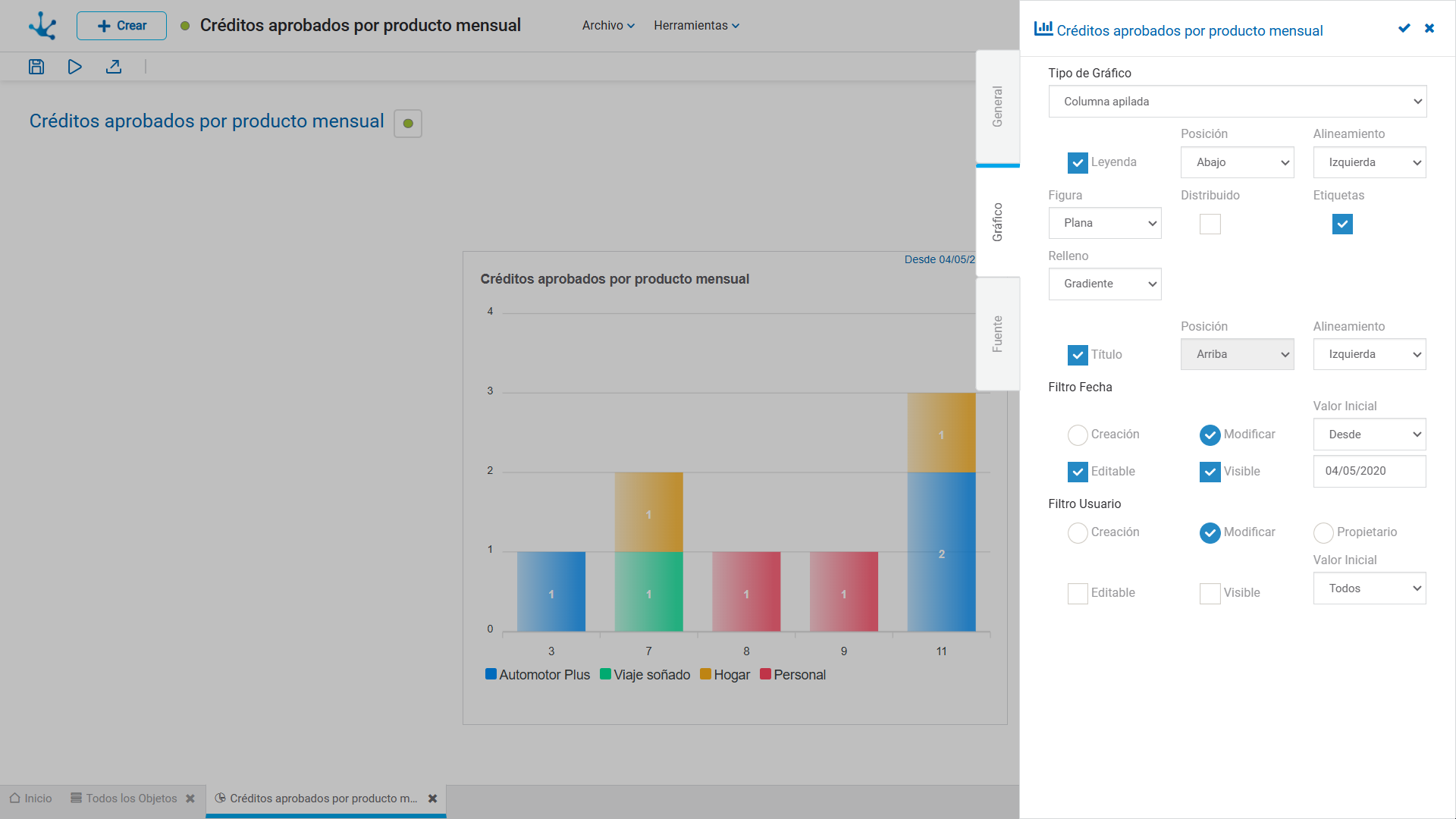

Se detalla el código de la fuente para modelar este gráfico.





V0022 - H&M_ManUsu_FuentesIndicadores_img4

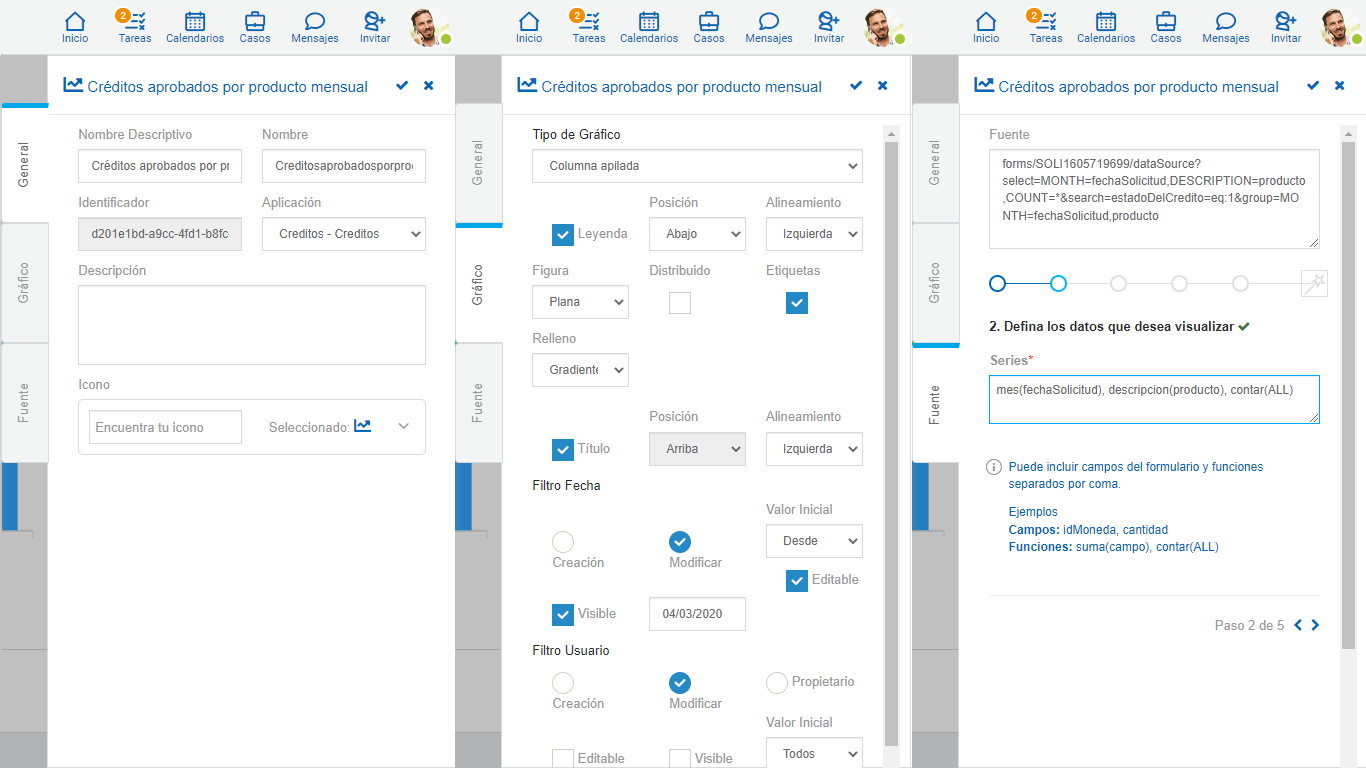

Pasos del Asistente de Modelado





MI-PasosdelAsistente-001



Se selecciona el formulario “Solicitud de Crédito” desde el cual se toman los datos que se visualizan en el gráfico.





MI-PasosdelAsistente-010

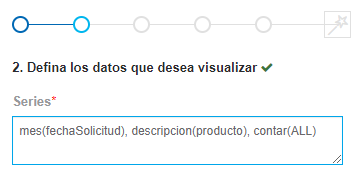

En primer lugar se utiliza la función “mes(fechaSolicitud)” para determinar el mes de la solicitud del préstamo que se visualiza en el eje horizontal del gráfico. En segundo lugar se indica el campo “producto” que corresponde a la altura de la columna. Y por último se utiliza la función “contar(ALL)” para determinar la cantidad de préstamos por producto por mes que se visualizan en el eje vertical.



Para los campos que utilizan listas de valores se debe usar la función “descripcion()” para visualizar cada valor de la lista con su texto descriptivo, caso contrario se muestra el código numérico.





MI-PasosdelAsistente-003



Se agrega la condición para visualizar todas las solicitudes con “estadoDelCredito=1” donde “estadoDelCredito” corresponde a una lista de valores con código numérico “1” y texto descriptivo “Aprobado”.





MI-PasosdelAsistente-018

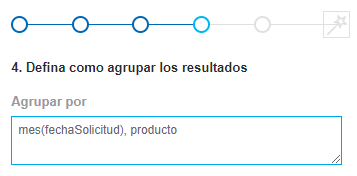

Se define agrupar los resultados por los mismos campos del formulario que se modelaron en el paso 2.



En este paso se deben utilizar los nombres de los campos sin la función “descripcion()” a pesar de tratarse de listas de valores.





MI-PasosdelAsistente-005



Se completa el paso 5 que informa que se cumplieron todos los pasos.
