Los indicadores de tipo tortas y donas se usan para mostrar partes de un todo. Representan las cantidades de los segmentos en porcentajes y la suma total es igual al 100 %.



A las propiedades compartidas por todos los indicadores se suman las específicas para las tortas y donas.

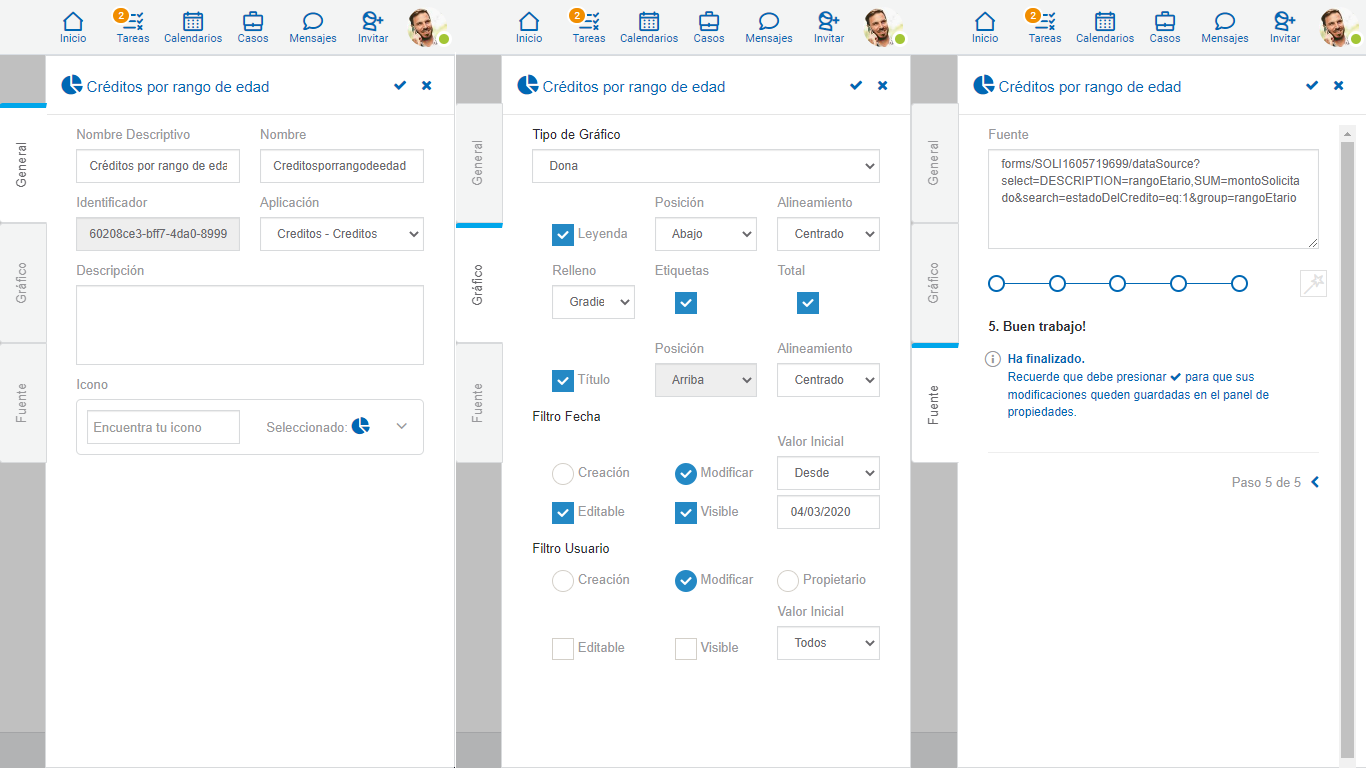

V0013- H&M_ManUsu_ModeladodeWidgetsII_img2

Propiedades



Leyenda

Indica la incorporación de la descripción de las series de datos.

Si se selecciona esta propiedad se debe indicar también:

Posición
Seleccionar arriba, abajo, izquierda, derecha.

Alineamiento
Si se selecciona posición arriba o abajo, permite indicar alineación derecha, centrada o izquierda.

Si se selecciona posición derecha o izquierda, la leyenda se visualiza arriba a derecha o izquierda según se haya indicado.



Relleno

Permite resaltar el área de las series de datos de manera degradada o sólida.



Etiquetas
Permite indicar si se visualizan las etiquetas correspondientes a las series de datos.



Total

Indica si se visualiza o no el total de todas las series.

Ejemplo de Uso

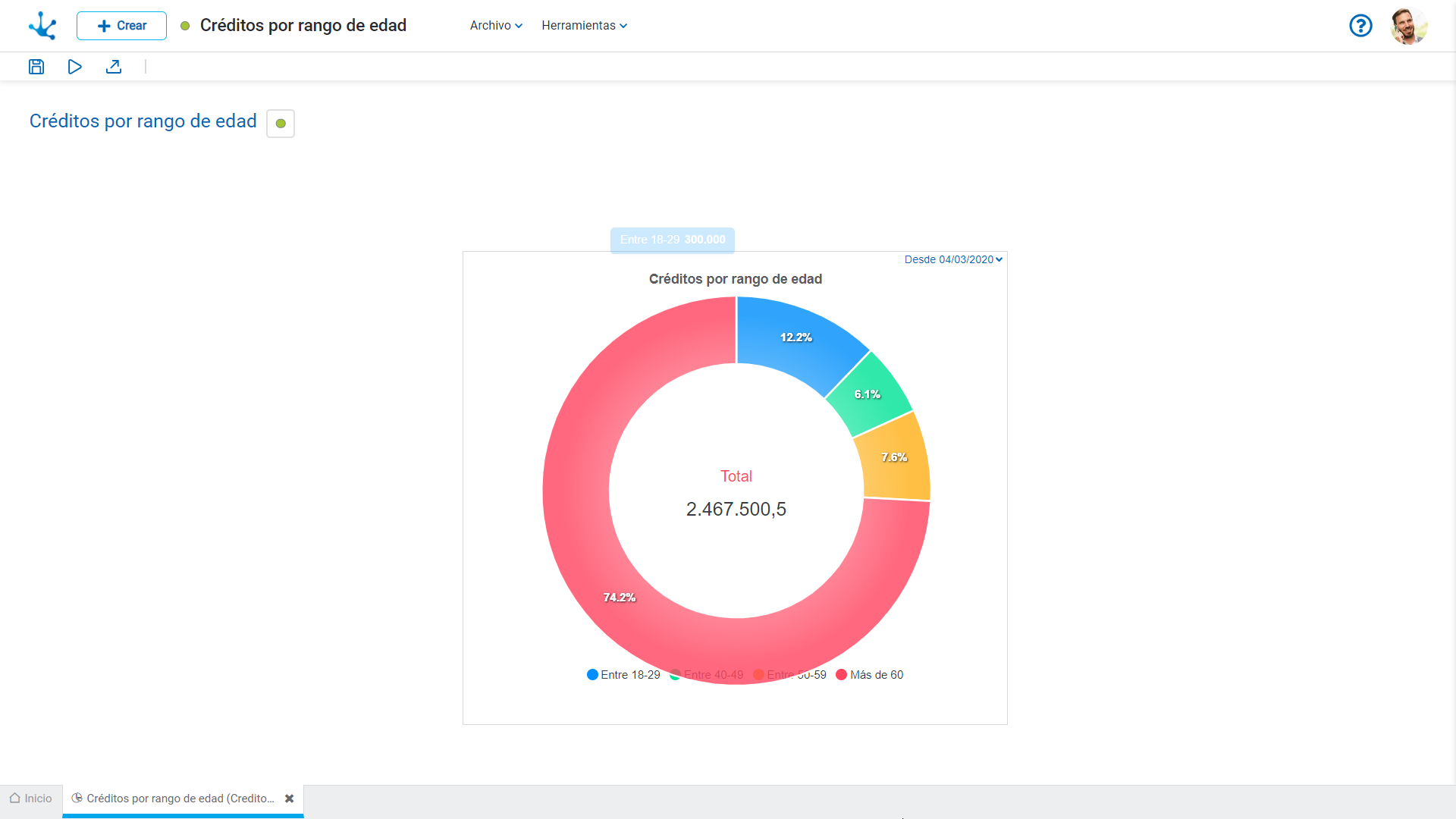

En este indicador de dona se visualiza el monto total solicitado agrupado por rango de edad, durante un período seleccionado y para los usuarios indicados en el filtro.





MI-EjemplodeUso-006

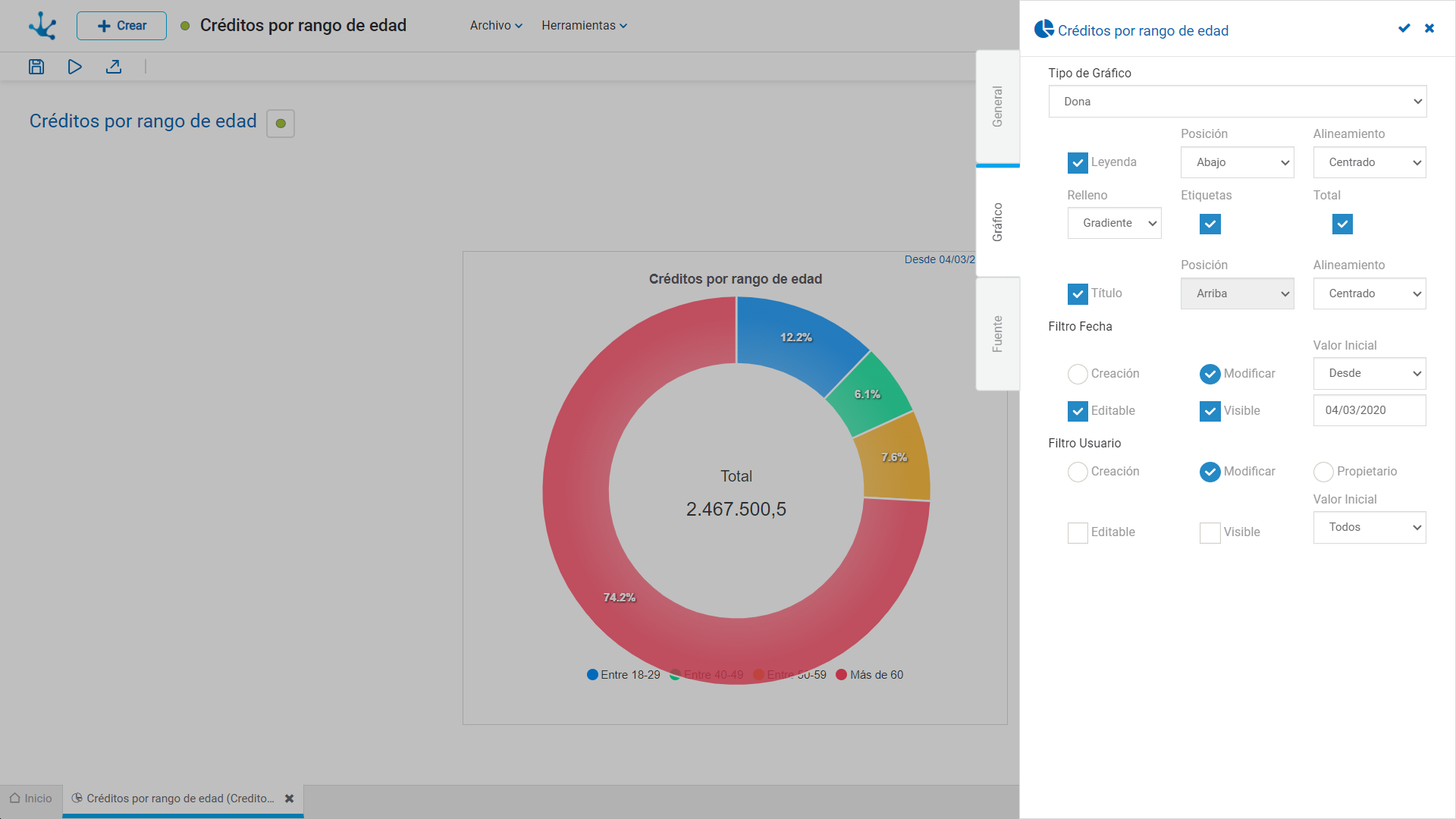

Se detalla el código de la fuente para modelar este gráfico.





V0022 - H&M_ManUsu_FuentesIndicadores_img5

Pasos del Asistente de Modelado





MI-PasosdelAsistente-001



Se selecciona el formulario “Solicitud de Crédito” desde el cual se toman los datos que se visualizan en el gráfico.





MI-PasosdelAsistente-011



En primer lugar se indica el campo “rangoEtario” del formulario que se visualiza en cada porción del gráfico. Y por último se utiliza la función “suma(montoSolicitado)” para determinar el monto total solicitado de préstamos por rango de edad.



Para los campos que utilizan listas de valores se debe usar la función “descripcion()” para visualizar cada valor de la lista con su texto descriptivo, caso contrario se muestra el código numérico.





MI-PasosdelAsistente-003



Se agrega la condición para visualizar todas las solicitudes con “estadoDelCredito=1” donde “estadoDelCredito” corresponde a una lista de valores con código numérico “1” y texto descriptivo “Aprobado”.





MI-PasosdelAsistente-012

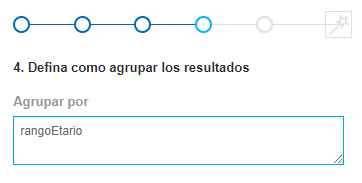

Se define agrupar los resultados por los mismos campos del formulario que se modelaron en el paso 2.



En este paso se deben utilizar los nombres de los campos sin la función “descripcion()” a pesar de tratarse de listas de valores.





MI-PasosdelAsistente-005



Se completa el paso 5 que informa que se cumplieron todos los pasos.
