Documentación 8.7

Los indicadores de tipo líneas comprenden los gráficos de líneas y líneas apiladas.



Son útiles para mostrar tendencias en el tiempo y para comparar diferentes series de datos.



A las propiedades compartidas por todos los indicadores se suman las específicas para las líneas.

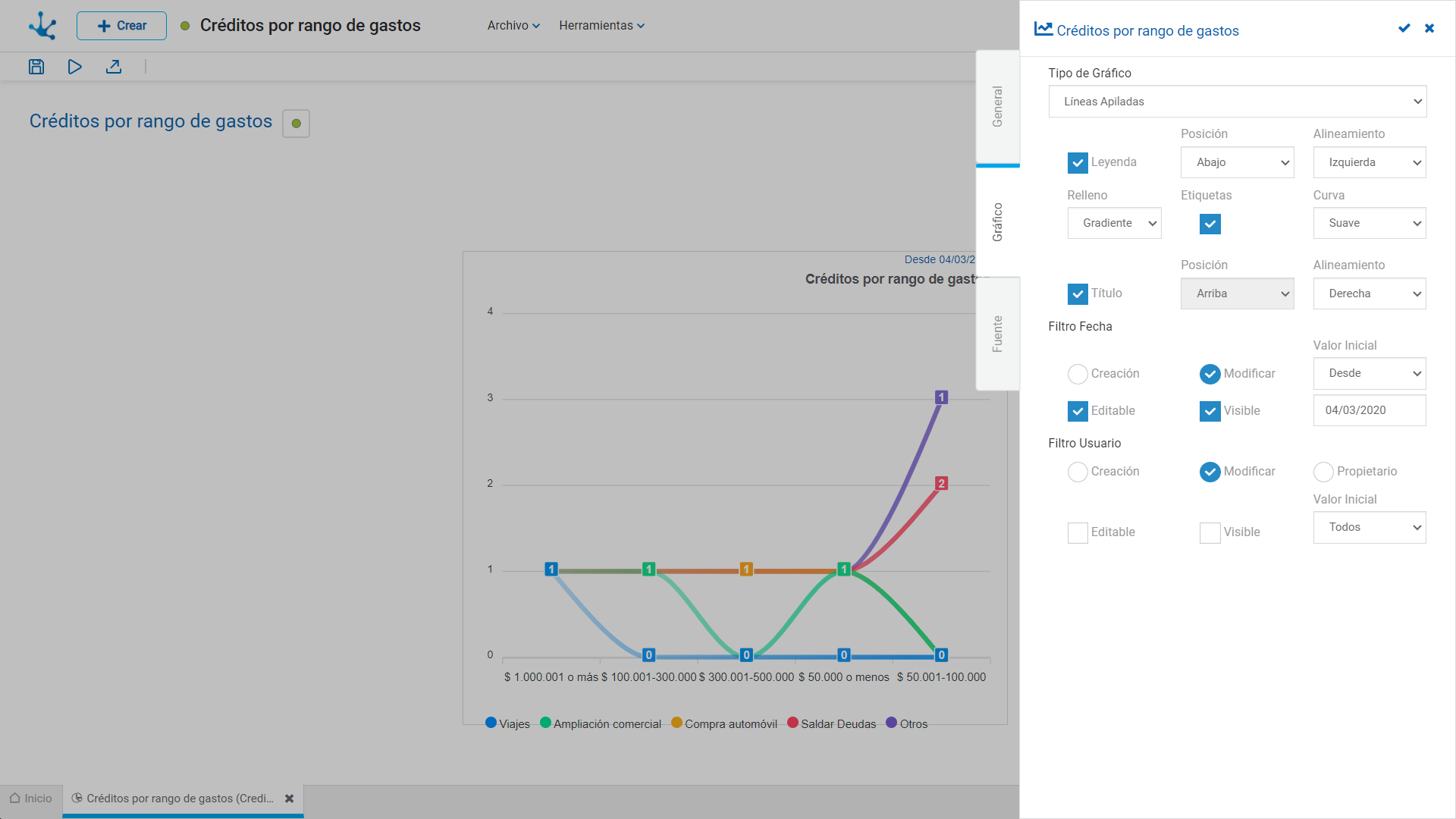

CM0016~1_img2

Propiedades



Leyenda

Indica la incorporación de la descripción de las series de datos.

Si se selecciona esta propiedad se debe indicar también:

Posición
Seleccionar arriba o abajo.

Alineamiento
Si se selecciona posición arriba o abajo, permite indicar alineación derecha, centrada o izquierda.



Relleno

Permite resaltar el área de las series de datos de manera degradada o sólida.



Etiquetas
Permite indicar si se visualizan las etiquetas correspondientes a las series de datos.



Curva
Permite indicar si se visualizan las líneas de datos como curva suave, directa o por pasos.

Ejemplo de Uso



En este indicador de líneas apiladas se visualiza la cantidad de créditos aprobados por rango de gastos, durante un período seleccionado y para los usuarios indicados en el filtro.

En el eje horizontal están representados los rangos de gastos y en el eje vertical la cantidad de créditos aprobados para cada rango.

La altura de la línea de cada destino indica la cantidad total de créditos aprobados por rango.

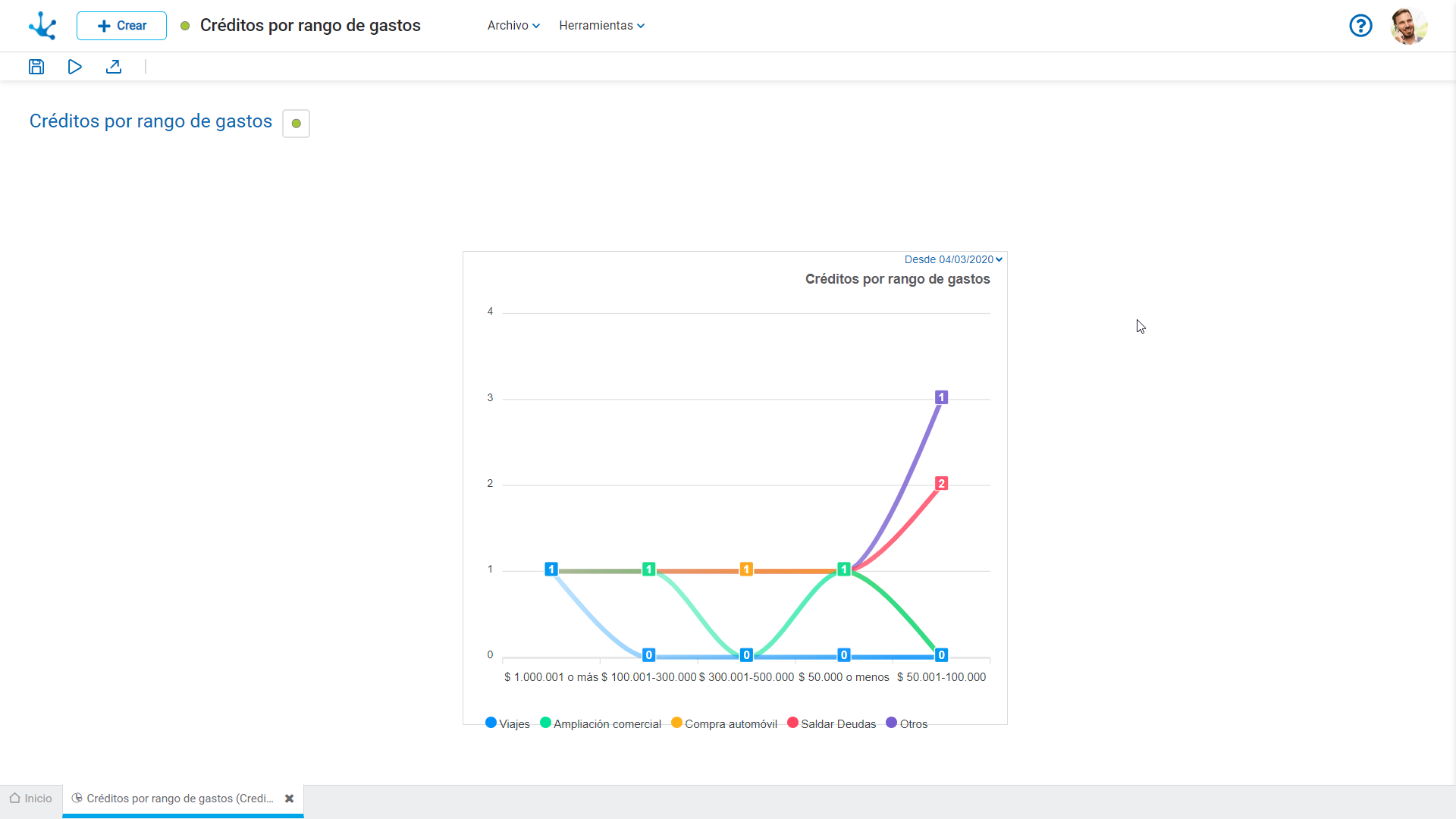

MI-EjemplodeUso-004





Se detalla el código de la fuente para modelar este gráfico.

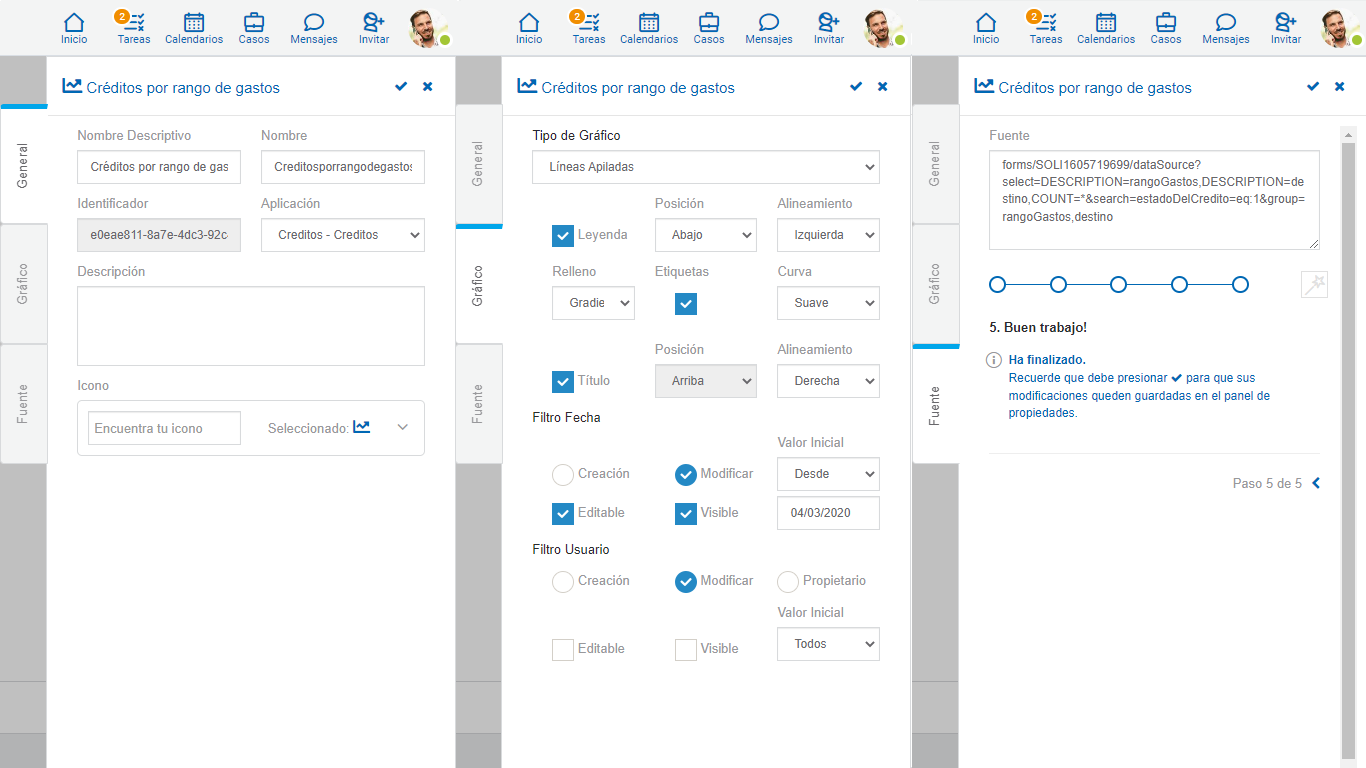

V0022 - H&M_ManUsu_FuentesIndicadores_img3





Pasos del Asistente de Modelado

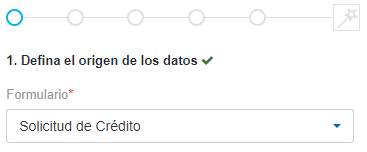

MI-PasosdelAsistente-001



Se selecciona el formulario “Solicitud de Crédito” desde el cual se toman los datos que se visualizan en el gráfico.

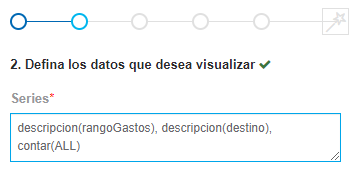

MI-PasosdelAsistente-009



En primer lugar se indica el campo “rangoGastos” del formulario que se visualiza en el eje horizontal del gráfico. En segundo se indica el campo “destino” que corresponde a la altura de la línea. Y por último se utiliza la función “contar(ALL)” para determinar la cantidad de préstamos por destino que se visualizan en el eje vertical.



Para los campos que utilizan listas de valores se debe usar la función “descripcion()” para visualizar cada valor de la lista con su texto descriptivo, caso contrario se muestra el código numérico.

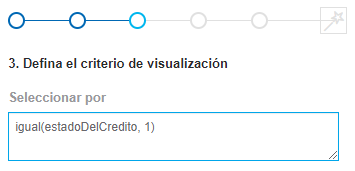

MI-PasosdelAsistente-003



Se agrega la condición para visualizar todas las solicitudes con “estadoDelCredito=1” donde “estadoDelCredito” corresponde a una lista de valores con código numérico “1” y texto descriptivo “Aprobado”.

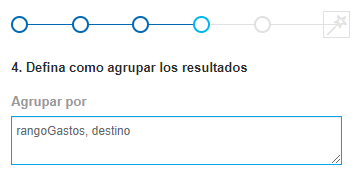

MI-PasosdelAsistente-017



Se define agrupar los resultados por los mismos campos del formulario que se modelaron en el paso 2.



En este paso se deben utilizar los nombres de los campos sin la función “descripcion()” a pesar de tratarse de listas de valores.

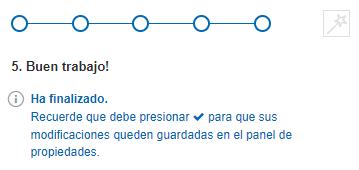

MI-PasosdelAsistente-005



Se completa el paso 5 que informa que se cumplieron todos los pasos.
