Tortas y Donas
Los indicadores de tipo tortas y donas se usan para mostrar partes de un todo. Representan las cantidades de los segmentos en porcentajes y la suma total es igual al 100 %.
A las propiedades compartidas por todos los indicadores se suman las específicas para las tortas y donas.

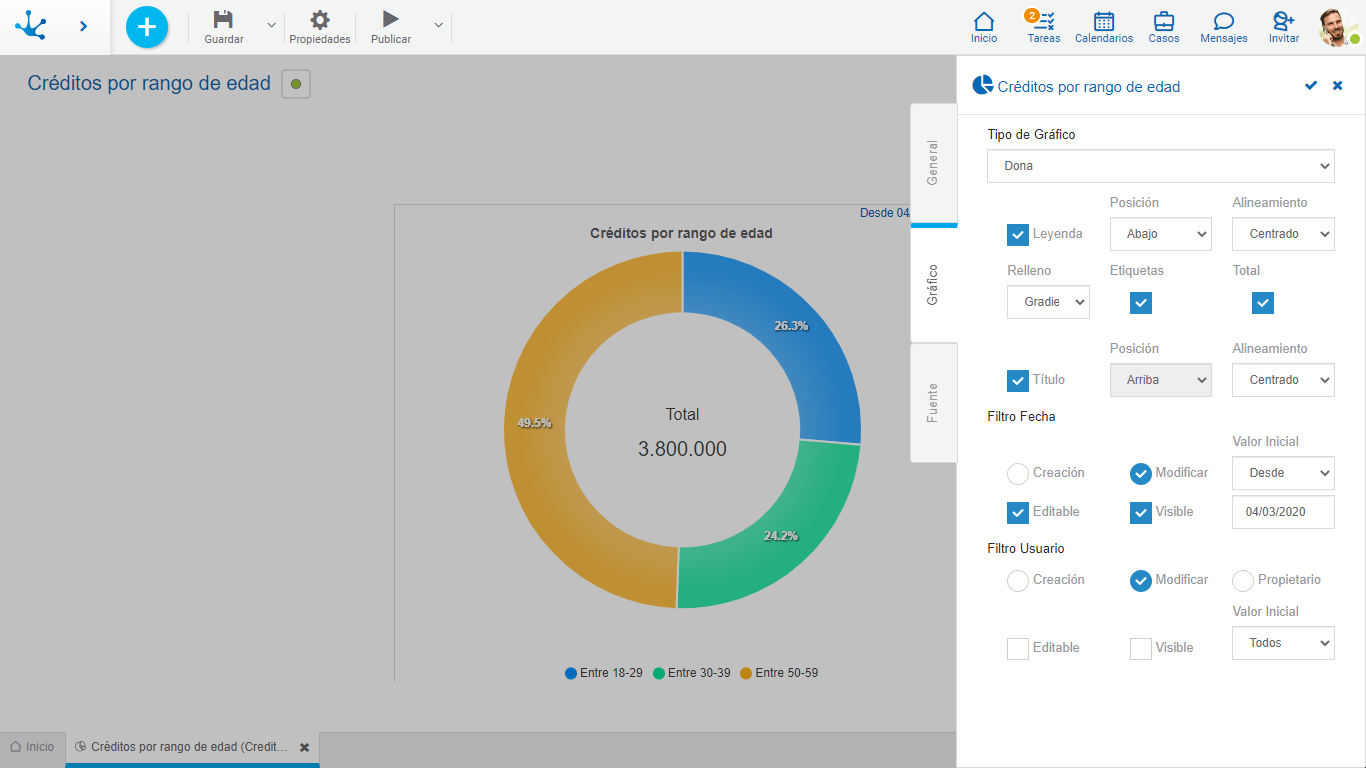

Propiedades
Leyenda
Indica la incorporación de la descripción de las series de datos.
Si se selecciona esta propiedad se debe indicar también:
Posición
Seleccionar arriba, abajo, izquierda, derecha.
Alineamiento
Si se selecciona posición arriba o abajo, permite indicar alineación derecha, centrada o izquierda.
Si se selecciona posición derecha o izquierda, la leyenda se visualiza arriba a derecha o izquierda según se haya indicado.
Relleno
Permite resaltar el área de las series de datos de manera degradada o sólida.
Etiquetas
Permite indicar si se visualizan las etiquetas correspondientes a las series de datos.
Total
Indica si se visualiza o no el total de todas las series.
Ejemplo de Uso

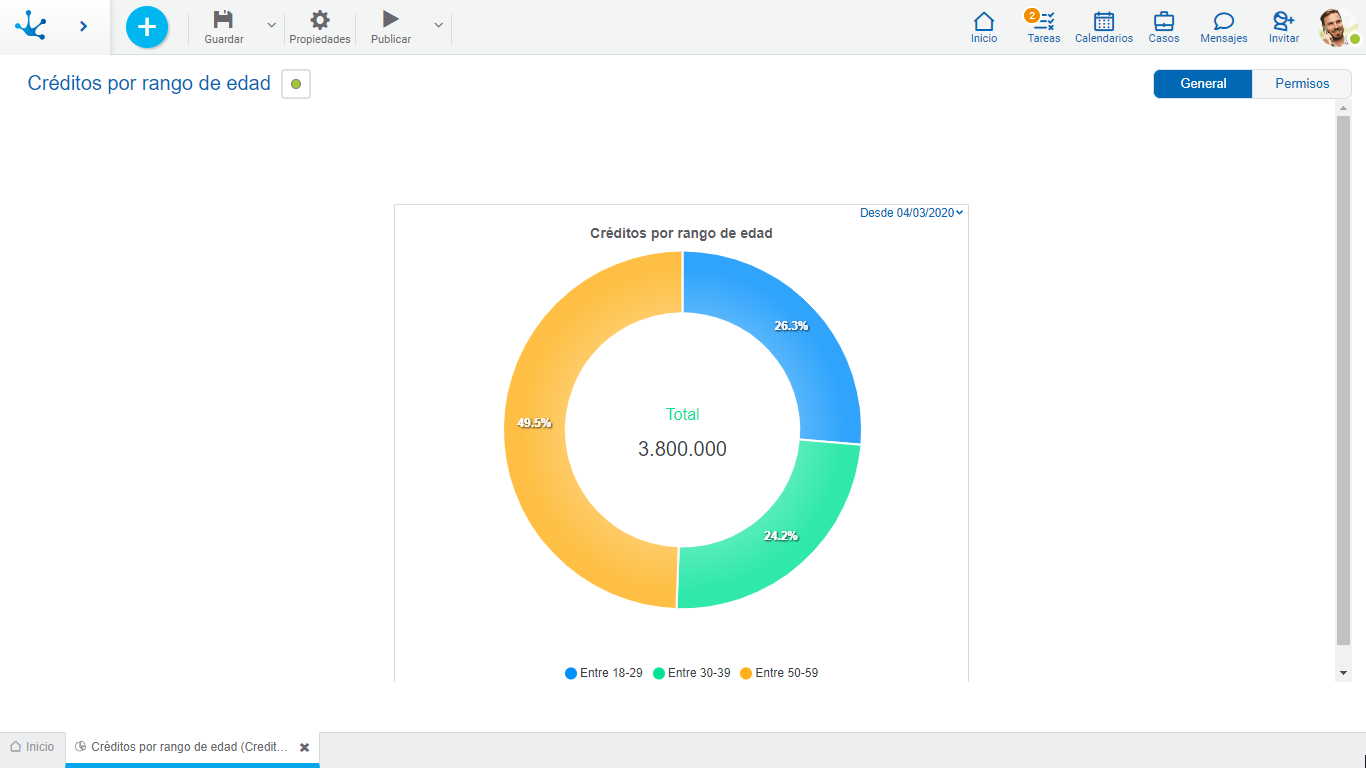

En este indicador de dona se visualiza el monto total solicitado agrupado por rango de edad, durante un período seleccionado y para los usuarios indicados en el filtro.

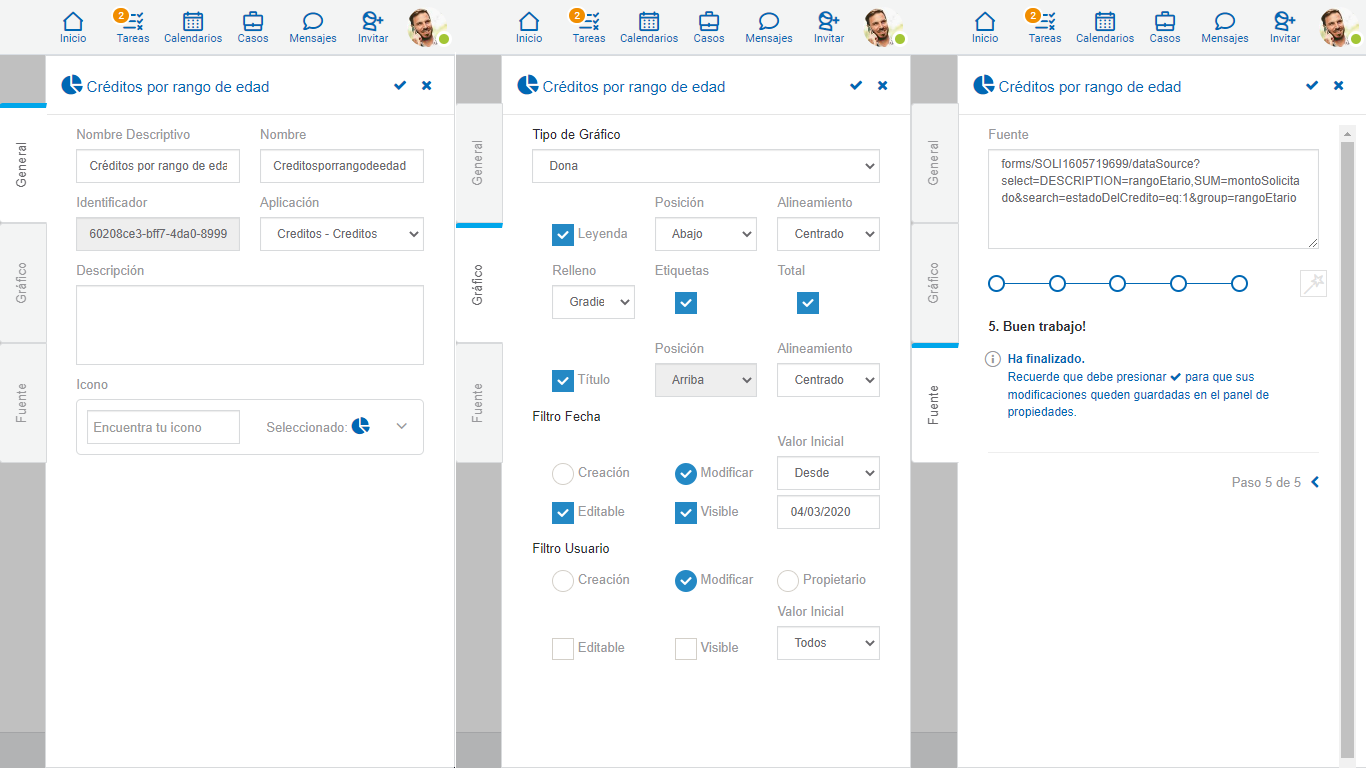

Se detalla el código de la fuente para modelar este gráfico.
Pasos del Asistente de Modelado

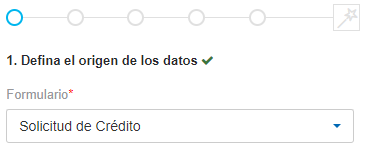

Se selecciona el formulario “Solicitud de Crédito” desde el cual se toman los datos que se visualizan en el gráfico.

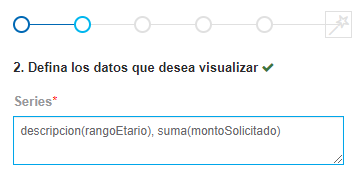

En primer lugar se indica el campo “rangoEtario” del formulario que se visualiza en cada porción del gráfico. Y por último se utiliza la función “suma(montoSolicitado)” para determinar el monto total solicitado de préstamos por rango de edad.
Para los campos que utilizan listas de valores se debe usar la función “descripcion()” para visualizar cada valor de la lista con su texto descriptivo, caso contrario se muestra el código numérico.

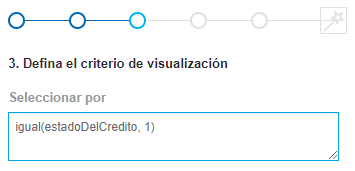

Se agrega la condición para visualizar todas las solicitudes con “estadoDelCredito=1” donde “estadoDelCredito” corresponde a una lista de valores con código numérico “1” y texto descriptivo “Aprobado”.

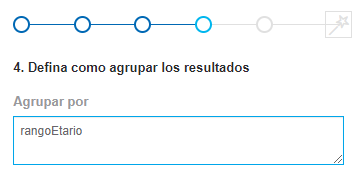

Se define agrupar los resultados por los mismos campos del formulario que se modelaron en el paso 2.
En este paso se deben utilizar los nombres de los campos sin la función “descripcion()” a pesar de tratarse de listas de valores.

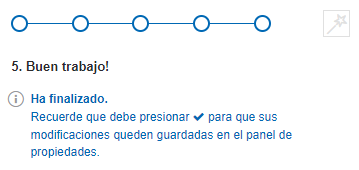

Se completa el paso 5 que informa que se cumplieron todos los pasos.
