Embudo
Los indicadores de tipo embudo muestran los valores en proporciones gradualmente decrecientes. En este tipo de gráficos los datos se muestran como un valor para cada etapa.
A las propiedades compartidas por todos los indicadores se suman las específicas para los embudos.
Este tipo de gráfico incorpora además el modelado de etapas para identificar a cada valor representado y definir su ubicación.

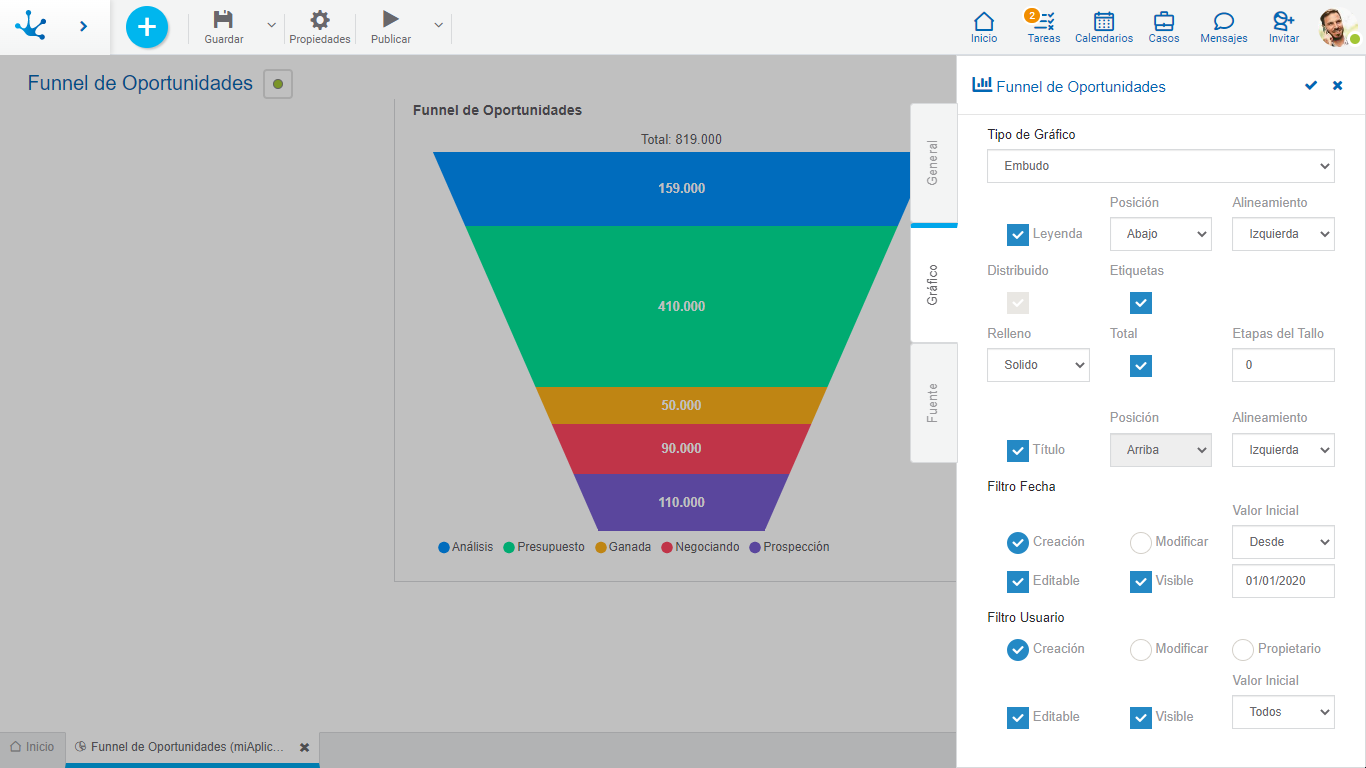

Propiedades
Leyenda
Indica la incorporación de la descripción de las series de datos.
Si se selecciona esta propiedad se debe indicar también:
Posición
Seleccionar arriba, abajo, izquierda, derecha.
Alineamiento
Si se selecciona posición arriba o abajo, permite indicar alineación derecha, centrada o izquierda.
Si se selecciona posición derecha o izquierda, la leyenda se visualiza arriba a derecha o izquierda según se haya indicado.
Distribuido
Indica si las series se agrupan o intercalan.
Etiquetas
Permite indicar si se visualizan las etiquetas correspondientes a las series de datos.
Relleno
Permite resaltar el área de las series de datos de manera degradada o sólida.
Total
Indica si se visualiza o no el total de todas las series.
Etapas del Tallo
Indica la cantidad de etapas o barras que se visualizan en el tallo del embudo.
Si esta propiedad es cero las etapas forman parte del embudo y el mismo no tiene tallo.
Ejemplo de Uso

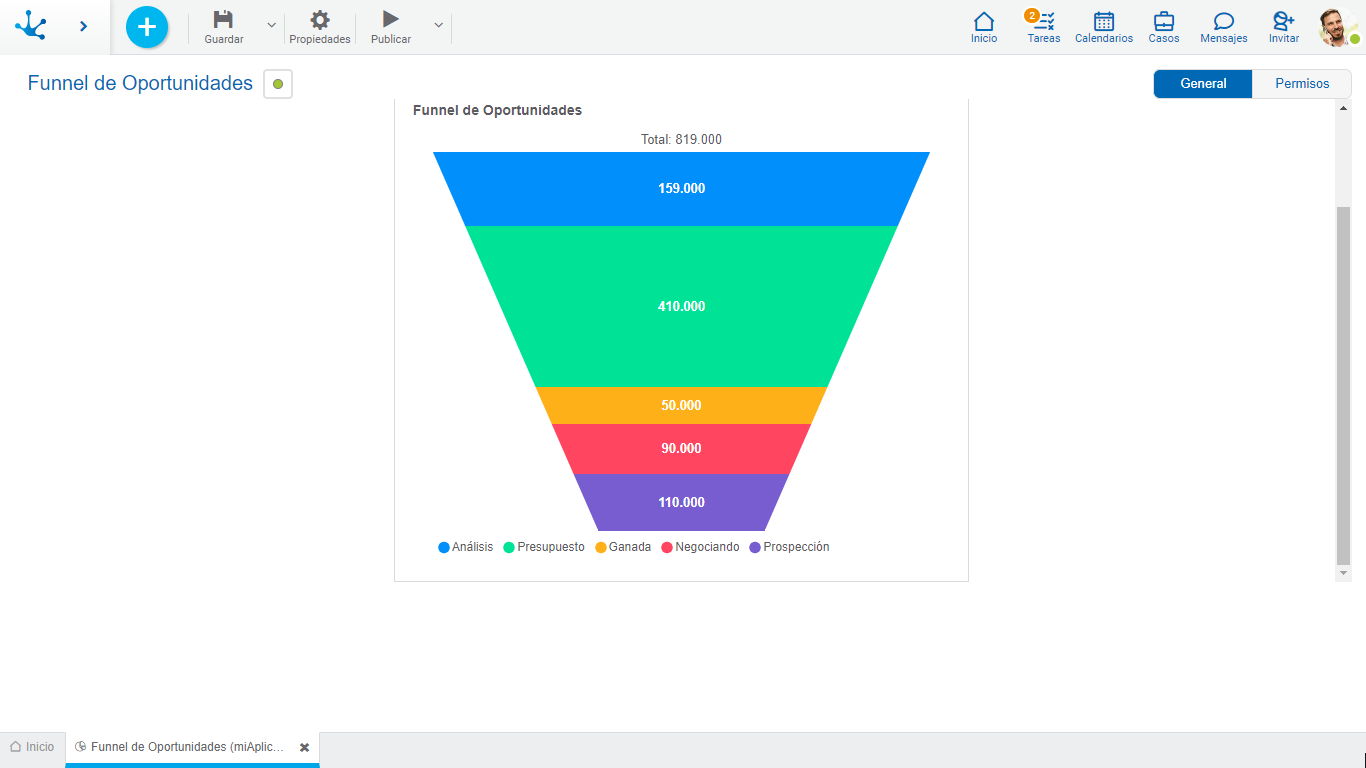

En este indicador de embudo se visualiza el monto total estimado de las oportunidades de CRM agrupadas por etapa de Venta, durante un período seleccionado y para los usuarios indicados en el filtro.
Se detalla el código de la fuente para modelar este gráfico.
Pasos del Asistente de Modelado

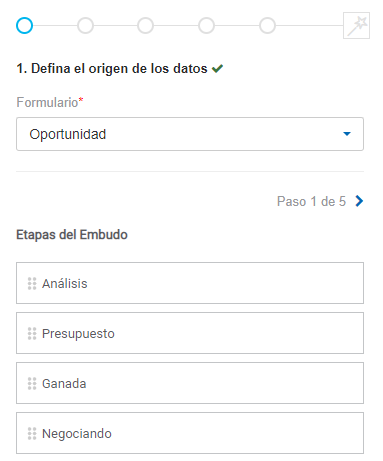

Se selecciona el formulario “Oportunidad” desde el cual se toman los datos que se visualizan en el gráfico. Y se define el orden de las etapas del embudo.

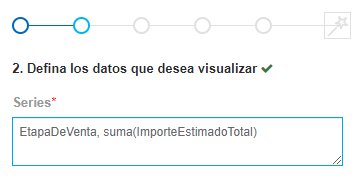

En primer lugar se indica el campo “EtapaDeVenta” del formulario que se visualiza en cada etapa del embudo. Y por último se utiliza la función “suma(importeEstimadoTotal)” para determinar el importe total estimado por cada etapa.
En este paso se deben utilizar los nombres de los campos sin la función “descripcion()” a pesar de tratarse de listas de valores.

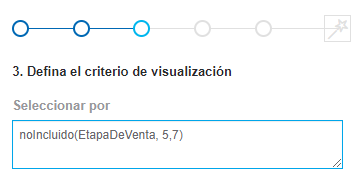

Se agrega la condición para visualizar todas las oportunidades excluyendo las etapas con código numérico “5” y “7” y texto descriptivo “Perdidas” y “Stand-By”.

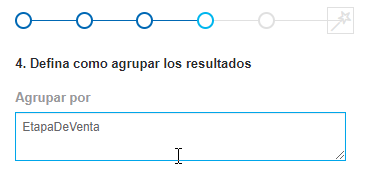

Se define agrupar los resultados por los mismos campos del formulario que se modelaron en el paso 2.
En este paso se deben utilizar los nombres de los campos sin la función “descripcion()” a pesar de tratarse de listas de valores.

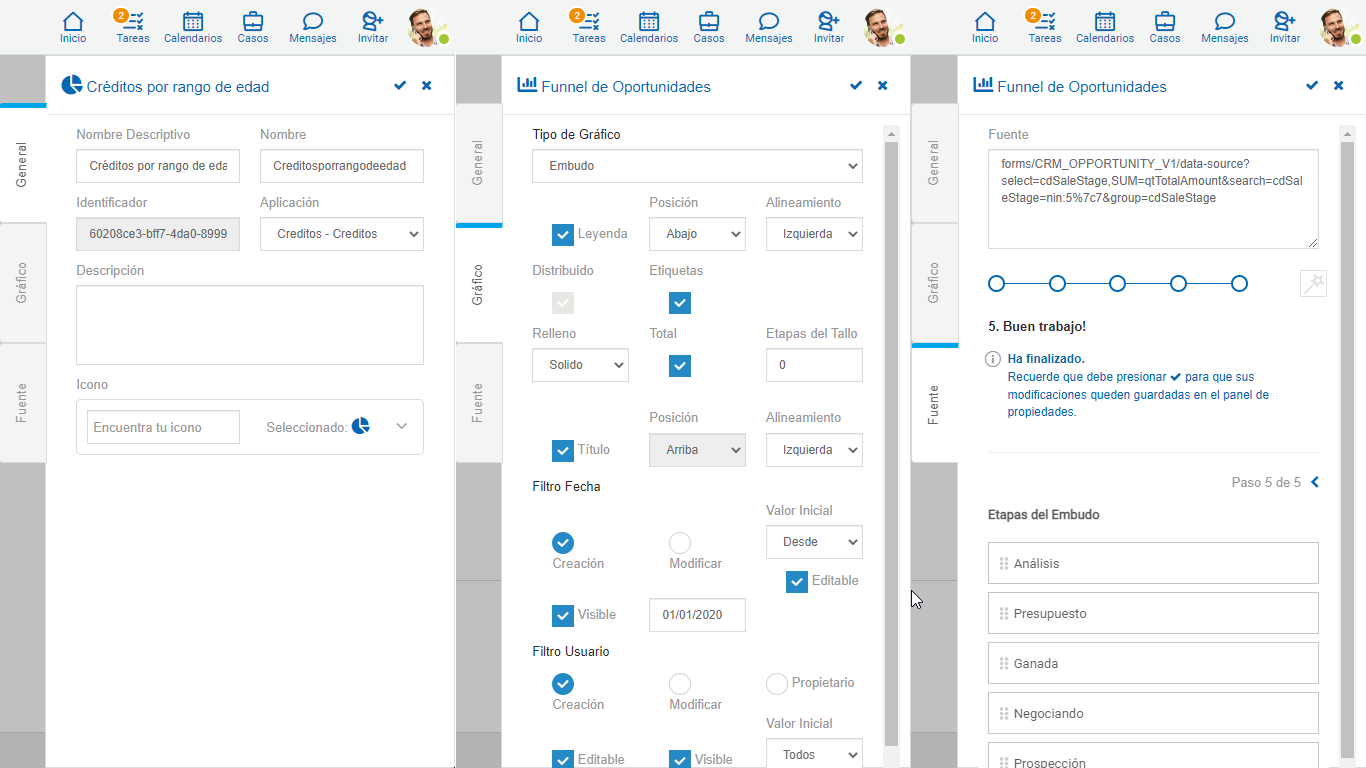

Se completa el paso 5 que informa que se cumplieron todos los pasos.
