Documentación 8.5

Este elemento es una estructura compuesta por un conjunto de ítems y permite estructurarlos en base a diferentes estilos: columna, fila, franja y mosaico. Dichos ítems son contenedores, lo que permite incorporarles otros elementos. Estos elementos pueden moverse junto con cada ítem cuando se redimensiona la estructura de diseño.



Las propiedades del elemento se encuentran representadas por íconos en su menú contextual, donde también se encuentran disponibles sus operaciones.

Subtipos



Columna

Fila

Franja

Mosaico

Propiedades de Estructura



El panel de propiedades de estructura de un elemento se abre al seleccionar el ícono PropiedadesEstructura del menú contextual.





MPA-PropiedadesEstructura-010

Alineamiento



Permite alinear el elemento al seleccionar uno de los iconos disponibles.



AlineamientoIzq Alinear a la izquierda.



AlineamientoCentro   Alinear al centro horizontal.



AlineamientoDer Alinear a la derecha.



AlineamientoArriba Alinear arriba.



AlineamientoCentroVert Alinear al centro vertical.



AlineamientoAbajo Alinear abajo.

Tamaño



MPA-PropiedadesTamaño-001



Todas las propiedades de tamaño pueden estar expresadas en píxeles (px), porcentaje (%), ancho de la ventana de visualización (vw) y altura de la ventana de visualización (vh). Adicionalmente para las propiedades Ancho y Alto se suma la opción “auto’.



En caso de seleccionar porcentaje (%) para las propiedades de ancho y altura, el tamaño se calcula en relación al elemento superior.

Tipo de Posición



Determina si al momento de ejecución el elemento queda fijo en la página o si se desplaza a medida que se avanza o retrocede con la barra de scroll.



MPA-PropiedadesTipoPosicion-002



Valores Posibles



Predeterminado: El elemento tiene una posición relativa respecto al elemento superior donde fue ubicado (contenedor o sección).

Fijo: Fija el elemento a la página para que siempre esté visible en la misma posición. Permite aumentar la visibilidad de contenido importante.

Acoplamiento

MPA-Acoplamiento-001



Determina la posición vertical y horizontal de los elementos dentro de la sección de la página o del contenedor, cuando se cambia el tamaño de la pantalla.



Cuando se agrega o mueve un elemento dentro de la sección o el contenedor, el modelador lo acopla automáticamente a las esquinas o los bordes más cercanos. También se puede configurar, haciendo clic en las flechas del lado al cual se quiere acoplar o en el centro.



Una vez acoplado el elemento se indica su posición exacta en la propiedad Márgenes. Dependiendo del sentido de las flechas del acoplamiento son los valores que se visualizan automáticamente para los márgenes.



La posición de acoplamiento se indica en el área de modelado mediante líneas de puntos en el elemento.

Márgenes

MPA-PropiedadesMargenes-001



Permite definir la distancia de los elementos hacia los bordes de su elemento superior. El comportamiento de los márgenes dependen del acoplamiento del elemento. Puede ser expresado en píxeles (px), porcentaje (%), ancho de la ventana de visualización (vw) y altura de la ventana de visualización (vh).



Arriba

Distancia hacia el borde superior del elemento de mayor jerarquía.



Abajo

Distancia hacia el borde inferior del elemento de mayor jerarquía.



Izquierda

Distancia hacia el borde izquierdo del elemento de mayor jerarquía.



Derecha

Distancia hacia el borde derecho del  elemento de mayor jerarquía.



iconobordes Permite que el valor ingresado en uno de los márgenes se copie en los otros automáticamente.

iconomargenes Permite indicar diferentes valores para cada uno de los márgenes.

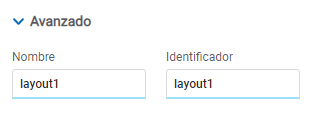

Avanzado



MPA-PropiedadesAvanzado-008



Nombre

Es el nombre que se utiliza para referenciar el elemento durante el modelado.



Identificador

Identifica unívocamente al elemento. Se utiliza en el SDK de Javascript.

Propiedades de Estilo

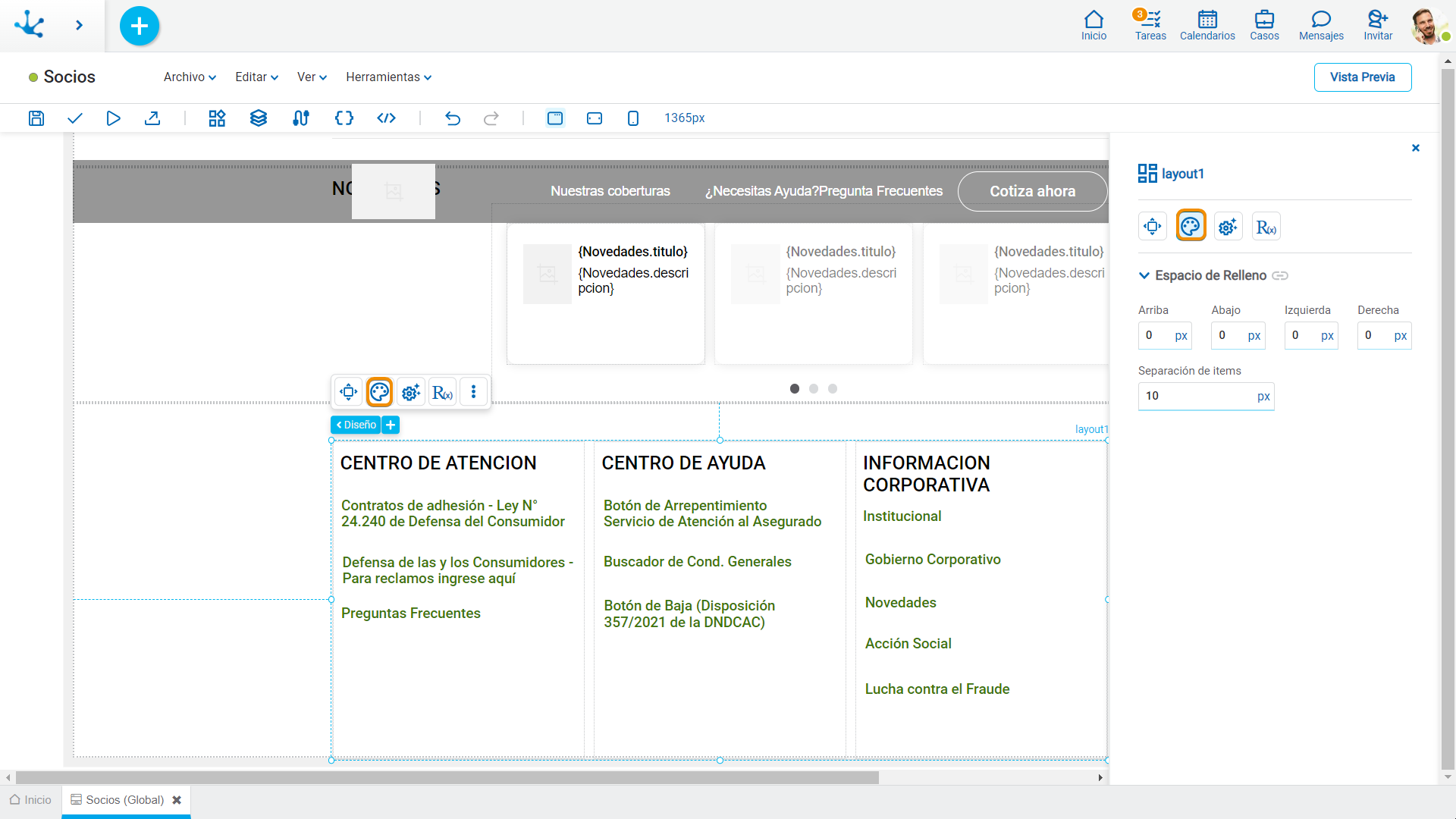

El panel de propiedades de estilo de un elemento se abre al seleccionar el ícono PropiedadesEstilo del menú contextual.





MPA-PropiedadesEstilo-009

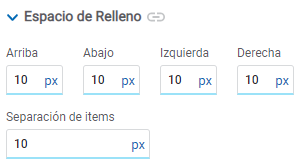

Espacio de Relleno

MPA-PropiedadesEspacioRelleno-002



Todas la propiedades de espacio de relleno permiten crear un espacio entre los bordes (superior, inferior, laterales) y los elementos inferiores. Puede ser expresado en píxeles (px), porcentaje (%), ancho de la ventana de visualización (vw) y altura de la ventana de visualización (vh).



Separación de Items

Define la separación entre los ítems del diseño.



iconobordes Permite que el valor ingresado en uno de los espacios de relleno se copie en los otros automáticamente.

iconomargenes Permite indicar diferentes valores para cada uno de los espacios de relleno.

Propiedades de Configuración



El panel de propiedades de configuración de un elemento se abre al presionar el ícono iconoConfiguraciondel menú contextual.



MPA-PropiedadesConfiguracion-007

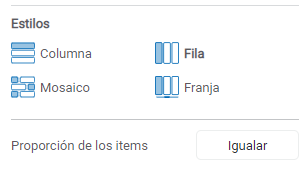

Estilos



Indica la forma en que se agrupan los ítems dentro del diseño.



MPA-PropiedadesDiseñoEstilos-001



Columna

Los ítems se ubican en forma vertical dentro del diseño.



Fila

Los ítems se ubican en forma horizontal dentro del diseño.



Mosaico

Combina la ubicación vertical y horizontal de los ítems según su tamaño dentro del diseño.



Franja

Los ítems se ubican en forma horizontal dentro del diseño. Permite hacer scroll.



Proporción de los ítems

Al presionar el botón “Igualar” se ajusta el tamaño de los ítems en forma proporcional dentro del diseño.

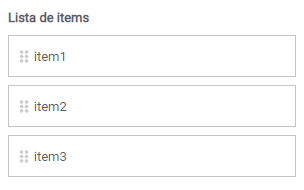

Lista de Items



MPA-PropiedadesDiseñoLista-001



Se visualizan los ítems contenidos en el diseño y pueden cambiarse de posición arrastrando los mismos dentro de la lista.

Reglas Embebidas



El panel de propiedades de reglas embebidas de un elemento se abre al seleccionar el ícono MPA-IconoRegla del menú contextual.





MPA-PropiedadesReglas-007

Propiedades



Reglas

Se pueden definir reglas embebidas de comportamiento, validación y cálculo, asociadas a un elemento, mediante el uso del asistente (ctrl + espacio).

65S4_img6 Muestra ejemplos de sintaxis para escribir las reglas.



65S4_v2_img9

Visible

Indica si el elemento es visible. Si no se marca esta propiedad, el elemento no se visualiza en la página.
toggles_img1  Visible (predeterminado)   toggles_img3 No visible

65S4_img11 Abre un área de edición donde se puede definir una regla para determinar la condición de visibilidad. Si se define una regla, el ícono se visualiza con bordes color celeste.





Operaciones al definir la regla:



icon-mod-proc-jxxf3489fhdj

Guarda la regla nueva o modificada

icon-mod-proc-d6f4xxx6dfhjfdj

Cancela la operación



Operaciones una vez definida la regla:



icon-mod-proc-xxcf5hfs89fhdj

Edita la regla existente

iconoTACHO_AZUL

Elimina la regla
