Documentación 8.7

Una actividad estándar o tarea es una unidad de trabajo indivisible, que se realiza como parte de la ejecución de un proceso.



Tipos


La notación BPMN 2.0 (Business Process Model and Notation) permite tipificar las actividades estándar o tareas, de forma tal que el elemento gráfico que se utiliza, indique el tipo de tarea que representa.

La definición del tipo de tarea se realiza de diferentes maneras:

Desde el menú contextual de la tarea, seleccionando la opción "Tipo de tarea".

Desde el panel de propiedades de la tarea.



MBA9B3~1_img50



Tarea no Definida

Tarea sin tipificación.

MBA9B3~1_img51



Tarea de Usuario

Tarea que necesita de la intervención humana para su realización. Cuando una actividad modelada como tarea de usuario debe ser ejecutada, la misma es informada a los participantes del proceso en Mis Tareas, en la barra de herramientas superior. Se recomienda utilizar esta notación para modelar todas las actividades en las cuales el usuario debe crear, modificar o consultar un formulario.

MBA9B3~1_img52



Tarea Manual

Representa una tarea que debe realizar el usuario sin soporte de la aplicación. Solo registra el pasaje a la actividad siguiente.
Se recomienda utilizar esta notación para modelar actividades como realizar un llamado telefónico al cliente, realizar una visita o instalar un equipo de audio, entre otras.

MBA9B3~1_img53



Tarea de Envío

Es utilizada para el envío de un mensaje a un participante externo relativo al proceso. Cuando el mensaje ha sido enviado, la tarea finaliza.
Este tipo de tareas es utilizado para modelar las tareas automáticas de mailing. No definen participación del usuario.

MBA9B3~1_img55



Tarea de Regla de Negocio

Representa el llamado a una regla de negocio definida en la grilla de objetos del modelador como regla avanzada, pudiéndose intercambiar parámetros entre la tarea y la regla. No definen participación del usuario.



MBA9B3~1_img56



Tarea de Script

Este tipo de tarea solamente realizan acciones automáticas. No definen participación del usuario.

MBA9B3~1_img57



Tarea de Servicio

Representa la ejecución de un servicio, de manera automática y sin intervención del usuario, que se lleva a cabo por medio de los adaptadores. Se recomienda esta notación para modelar la utilización de un servicio web, de un componente de software automatizado o de una regla de integración. No definen participación del usuario.

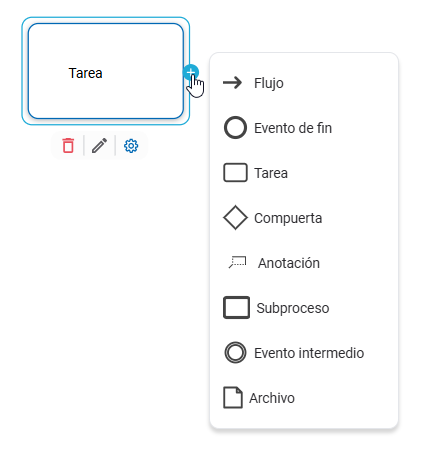

Menú de Torta



MBA9B3~1_img12



MBA9B3~1_img2

Abre un área para la edición del nombre.

MB0002~1_img3

Elimina la tarea.

MB0004~1_img1

Agrega una actividad.

MB0004~1_img13

Agrega una compuerta.

MB0004~1_img14

Agrega un evento de fin.

MB0004~1_img15

Agrega un flujo.

MB0004~1_img16

Agrega un evento intermedio.

MB0004~1_img17

Agrega un objeto de datos.

MB0004~1_img18

Agrega un comentario.



Menú Contextual



MB0004~1_img19



- Editar nombre: Edita el nombre dentro del rectángulo que representa la actividad. Misma funcionalidad que el ícono MB0004~1_img20.
- Tipo de tarea: Define el tipo de la tarea.
- Añadir evento de borde: Incorpora un evento de borde a la tarea.
- Cortar: Elimina la tarea seleccionada. Puede ser pegada en otra ubicación del proceso.
- Copiar: Copia la  tarea seleccionada. Puede ser pegada en otra ubicación del proceso.

- Eliminar: Elimina la tarea seleccionada.

- Propiedades: Abre el panel de propiedades para su consulta y/o modificación.
