Documentación 8.5

Para poder crear un diseño adaptativo y estructurado para la página se utilizan cajas contenedoras. Se arrastran los elementos dentro del contenedor y luego se organiza su estilo para diferentes ventanas de visualización. Los elementos se adjuntan automáticamente al contenedor para que cambien de tamaño en relación directa con el mismo.



Las propiedades del elemento se encuentran representadas por íconos en su menú contextual, donde también se encuentran disponibles sus operaciones.

Subtipos



Simple

Color de Fondo

Borde

Sombra

Propiedades de Estructura



El panel de propiedades de estructura de un elemento se abre al seleccionar el ícono PropiedadesEstructura del menú contextual.





MPA-PropiedadesEstructura-004

Alineamiento



Permite alinear el elemento al seleccionar uno de los iconos disponibles.



AlineamientoIzq Alinear a la izquierda.



AlineamientoCentro   Alinear al centro horizontal.



AlineamientoDer Alinear a la derecha.



AlineamientoArriba Alinear arriba.



AlineamientoCentroVert Alinear al centro vertical.



AlineamientoAbajo Alinear abajo.

Tamaño



MPA-PropiedadesTamaño-001



Todas las propiedades de tamaño pueden estar expresadas en píxeles (px), porcentaje (%), ancho de la ventana de visualización (vw) y altura de la ventana de visualización (vh). Adicionalmente para las propiedades Ancho y Alto se suma la opción “auto’.



En caso de seleccionar porcentaje (%) para las propiedades de ancho y altura, el tamaño se calcula en relación al elemento superior.

Tipo de Posición



Determina si al momento de ejecución el elemento queda fijo en la página o si se desplaza a medida que se avanza o retrocede con la barra de scroll.



MPA-PropiedadesTipoPosicion-002



Valores Posibles



Predeterminado: El elemento tiene una posición relativa respecto al elemento superior donde fue ubicado (contenedor o sección).

Fijo: Fija el elemento a la página para que siempre esté visible en la misma posición. Permite aumentar la visibilidad de contenido importante.

Acoplamiento

MPA-Acoplamiento-001



Determina la posición vertical y horizontal de los elementos dentro de la sección de la página o del contenedor, cuando se cambia el tamaño de la pantalla.



Cuando se agrega o mueve un elemento dentro de la sección o el contenedor, el modelador lo acopla automáticamente a las esquinas o los bordes más cercanos. También se puede configurar, haciendo clic en las flechas del lado al cual se quiere acoplar o en el centro.



Una vez acoplado el elemento se indica su posición exacta en la propiedad Márgenes. Dependiendo del sentido de las flechas del acoplamiento son los valores que se visualizan automáticamente para los márgenes.



La posición de acoplamiento se indica en el área de modelado mediante líneas de puntos en el elemento.

Márgenes

MPA-PropiedadesMargenes-001



Permite definir la distancia de los elementos hacia los bordes de su elemento superior. El comportamiento de los márgenes dependen del acoplamiento del elemento. Puede ser expresado en píxeles (px), porcentaje (%), ancho de la ventana de visualización (vw) y altura de la ventana de visualización (vh).



Arriba

Distancia hacia el borde superior del elemento de mayor jerarquía.



Abajo

Distancia hacia el borde inferior del elemento de mayor jerarquía.



Izquierda

Distancia hacia el borde izquierdo del elemento de mayor jerarquía.



Derecha

Distancia hacia el borde derecho del  elemento de mayor jerarquía.



iconobordes Permite que el valor ingresado en uno de los márgenes se copie en los otros automáticamente.

iconomargenes Permite indicar diferentes valores para cada uno de los márgenes.

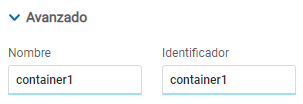

Avanzado



MPA-PropiedadesAvanzado-004



Nombre

Es el nombre que se utiliza para referenciar el elemento durante el modelado.



Identificador

Identifica unívocamente al elemento. Se utiliza en el SDK de Javascript.

Propiedades de Estilo

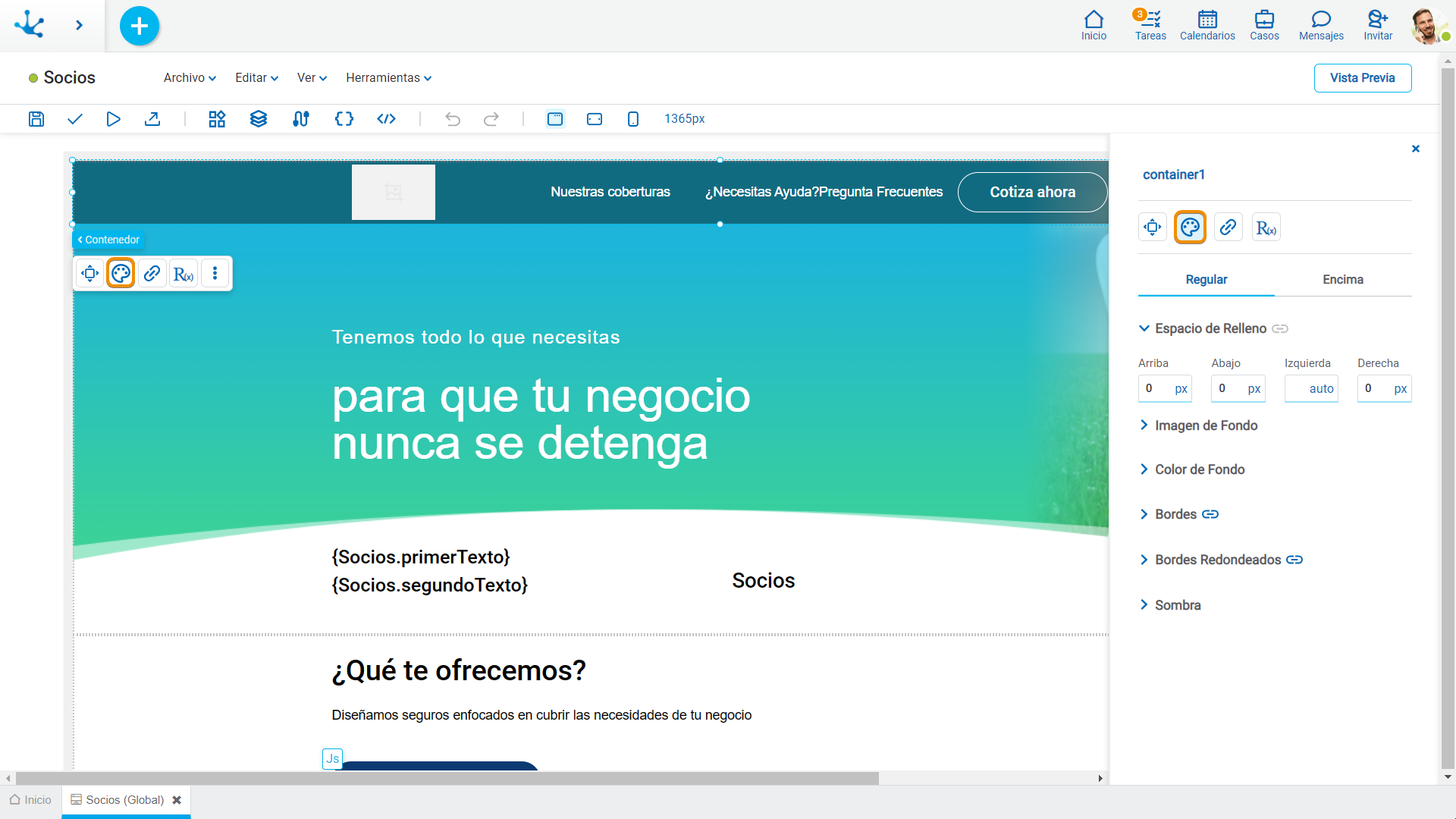

El panel de propiedades de estilo de un elemento se abre al seleccionar el ícono PropiedadesEstilo del menú contextual.





MPA-PropiedadesEstilo-004





Este tipo de elemento puede tomar distintos estados y para cada uno de ellos modelarse diferentes valores para sus propiedades.



MPA-PropiedadesRegular-001



Regular: el cursor no se encuentra sobre el elemento.

Encima: el cursor se encuentra sobre el elemento.

Espacio de Relleno

MPA-PropiedadesEspacioRelleno-001



Todas la propiedades de espacio de relleno permiten crear un espacio entre los bordes (superior, inferior, laterales) del elemento y su contenido. El espacio de relleno configurado es hacia adentro, mientras que el margen se configura en relación a un elemento superior. Puede ser expresado en píxeles (px), porcentaje (%), ancho de la ventana de visualización (vw) y altura de la ventana de visualización (vh).



iconobordes Permite que el valor ingresado en uno de los espacios de relleno se copie en los otros automáticamente.

iconomargenes Permite indicar diferentes valores para cada uno de los espacios de relleno.

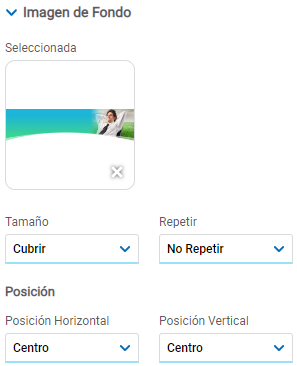

Imagen de Fondo



MPA-PropiedadesImagenFondo-001



Permite agregar una imagen de fondo al elemento.



Seleccionada

La imagen puede subirse desde el equipo donde se está modelando.



Tamaño



Valores Posibles



Cubrir

Contenido

Auto



Repetir



Valores Posibles



Repetir

Repetir Hor.

Repetir Vert.

Espaciado

Redondeado

No Repetir



Posición Horizontal y Vertical



Valores Posibles



Centro

Izquierda

Derecha

Color de Fondo



Permite modelar un color de fondo para el elemento, el mismo puede ser sólido o gradiente y para cada uno se definen diferentes propiedades.



Sólido





MPA-PropiedadesColor-001



Para la opción sólido, además de seleccionar el color desde una paleta se puede definir el grado de transparencia.





MPA-PropiedadesEstilo-018





Gradiente



MPA-PropiedadesEstilo-020



Para la opción gradiente, además de seleccionar el color desde una paleta se puede definir su opacidad y su intensidad según el ángulo seleccionado.





MPA-PropiedadesEstilo-019

Bordes

MPA-PropiedadesBordes-001



Permite definir el estilo de los bordes. Por cada uno se define el tipo, ancho, color y opacidad, esta última en porcentaje.



iconobordes Permite que el valor ingresado en uno de los bordes se copie en los otros automáticamente.

iconomargenes Permite indicar diferentes valores para cada uno de los bordes.

Bordes Redondeados



MPA-PropiedadesBordesRed-001



Permite definir los bordes redondeados en las esquinas de los elementos.

Puede ser expresado en píxeles (px), porcentaje (%), ancho de la ventana de visualización (vw) y altura de la ventana de visualización (vh).



iconobordes Permite que el valor ingresado en uno de los bordes se copie en los otros automáticamente.

iconomargenes Permite indicar diferentes valores para cada uno de los bordes.

Sombra



MPA-PropiedadesSombra-002



Permite definir el efecto de sombra alrededor del elemento.



Horizontal

Tamaño horizontal de la sombra a la derecha del elemento. Puede ser expresado en píxeles (px), porcentaje (%), ancho de la ventana de visualización (vw) y altura de la ventana de visualización (vh).



Vertical

Tamaño vertical de la sombra debajo del elemento. Puede ser expresado en píxeles (px), porcentaje (%), ancho de la ventana de visualización (vw) y altura de la ventana de visualización (vh).



Difuminación

Cuanto mayor sea este valor la sombra se vuelve más grande y ligera. Si no se especifica, su valor es 0 y el borde de la sombra es más fuerte. Puede ser expresado en píxeles (px), porcentaje (%), ancho de la ventana de visualización (vw) y altura de la ventana de visualización (vh).



Propagación

Los valores positivos permiten que la sombra se expanda y crezca, mientras que los valores negativos hacen que la sombra reduzca su tamaño. Si no se especifica, su valor es 0 y la sombra es del mismo tamaño del elemento.



Color

Define el color de la sombra.



Transparencia

Define la transparencia de la sombra.

Propiedades de Hipervínculo



El panel de propiedades de hipervínculo de un elemento se abre al presionar el ícono iconohipervinculo del menú contextual.





MPA-PropiedadesHipervínculo-017





Definen el comportamiento del elemento al seleccionarlo. Se habilitan propiedades diferentes dependiendo del tipo de objeto seleccionado.

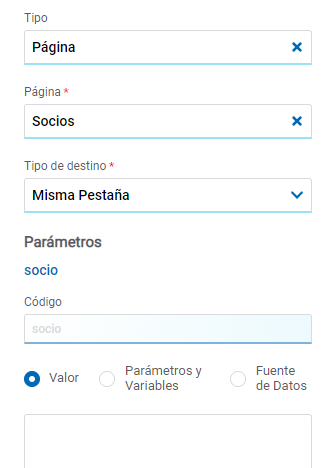

Página





MPA-PropiedadesHipervínculo-018





Página

Se despliegan las páginas modeladas en el ambiente.



Tipo de Destino

Se despliegan las opciones disponibles para abrir el objeto.



Valores Posibles



Misma Pestaña

Nueva Ventana

Modal: si se selecciona esta opción se habilitan propiedades adicionales.

      Tamaño Horizontal del Modal

        Define su ancho.

      Tamaño Vertical del Modal

        Define su alto.

Iframe: se selecciona esta opción y se habilita una propiedad adicional.

       Iframe de Destino

        Despliega los iframes definidos previamente en la página.



Parámetros

En el caso de poseer parámetros se puede especificar su valor con texto, parámetros y variables o fuente de datos.

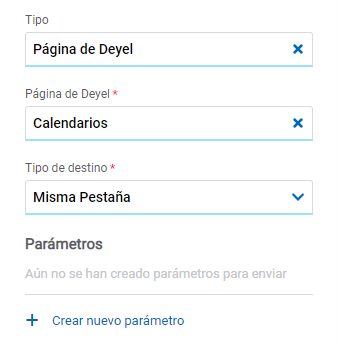

Página de Deyel





MPA-PropiedadesHipervínculo-019





Página de Deyel

Se despliegan las páginas propias de Deyel.



Tipo de Destino

Se despliegan las opciones disponibles para abrir el objeto.



Valores Posibles



Misma Pestaña

Nueva Ventana

Modal: si se selecciona esta opción se habilitan propiedades adicionales.

      Tamaño Horizontal del Modal

        Define su ancho.

      Tamaño Vertical del Modal

        Define su alto.

Iframe: se selecciona esta opción y se habilita una propiedad adicional.

       Iframe de Destino

        Despliega los iframes definidos previamente en la página.



Parámetros

Permite enviar parámetros al tipo de objeto seleccionado.

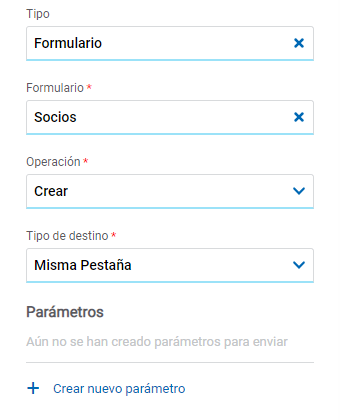

Formulario





MPA-PropiedadesHipervínculo-020





Formulario

Se despliegan los formularios modelados en el ambiente.



Operación

Define la operación que se realiza al seleccionar el objeto.



Tipo de Destino

Se despliegan las opciones disponibles para abrir el objeto.



Valores Posibles



Misma Pestaña

Nueva Ventana

Modal: si se selecciona esta opción se habilitan propiedades adicionales.

      Tamaño Horizontal del Modal

        Define su ancho.

      Tamaño Vertical del Modal

        Define su alto.

Iframe: se selecciona esta opción y se habilita una propiedad adicional.

       Iframe de Destino

        Despliega los iframes definidos previamente en la página.



Parámetros

Permite enviar parámetros al tipo de objeto seleccionado.

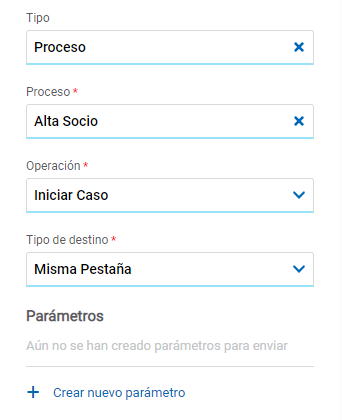

Proceso





MPA-PropiedadesHipervínculo-021





Proceso

Se despliegan los procesos modelados en el ambiente.



Operación

Define la operación que se realiza al seleccionar el objeto.



Tipo de Destino

Se despliegan las opciones disponibles para abrir el objeto.



Valores Posibles



Misma Pestaña

Nueva Ventana

Modal: si se selecciona esta opción se habilitan propiedades adicionales.

      Tamaño Horizontal del Modal

        Define su ancho.

      Tamaño Vertical del Modal

        Define su alto.

Iframe: se selecciona esta opción y se habilita una propiedad adicional.

       Iframe de Destino

        Despliega los iframes definidos previamente en la página.



Parámetros

Permite enviar parámetros al tipo de objeto seleccionado.

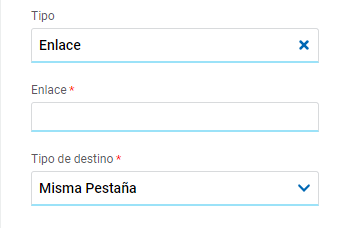

Enlace





MPA-PropiedadesHipervínculo-022





Enlace

Permite ingresar cualquier enlace.



Tipo de Destino

Se despliegan las opciones disponibles para abrir el objeto.



Valores Posibles



Misma Pestaña

Nueva Ventana

Modal: si se selecciona esta opción se habilitan propiedades adicionales.

      Tamaño Horizontal del Modal

        Define su ancho.

      Tamaño Vertical del Modal

        Define su alto.

Iframe: se selecciona esta opción y se habilita una propiedad adicional.

       Iframe de Destino

        Despliega los iframes definidos previamente en la página.

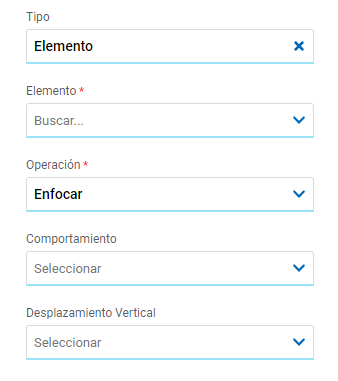

Elemento





MPA-PropiedadesHipervínculo-023





Elemento

Se despliegan los elementos modelados en la página.



Operación

Define la operación que se realiza al seleccionar el elemento.



Comportamiento

Establece la transición de la animación. Solamente es modelable si se seleccionó la operación "Enfocar".



Valores Posibles



Auto

Suave



Desplazamiento Vertical

Solamente es modelable si se seleccionó la operación "Enfocar".



Valores Posibles



Inicio: Se desplaza al inicio del elemento seleccionado.

Más cercana: Se desplaza a la posición más cercana del elemento seleccionado desde el elemento que dispara el evento.

Centro: Se desplaza al centro del elemento seleccionado.

Final: Se desplaza al final del elemento seleccionado.

Volver





MPA-PropiedadesHipervínculo-025





Permite asociar al elemento el evento para volver atrás del navegador.

Reglas Embebidas

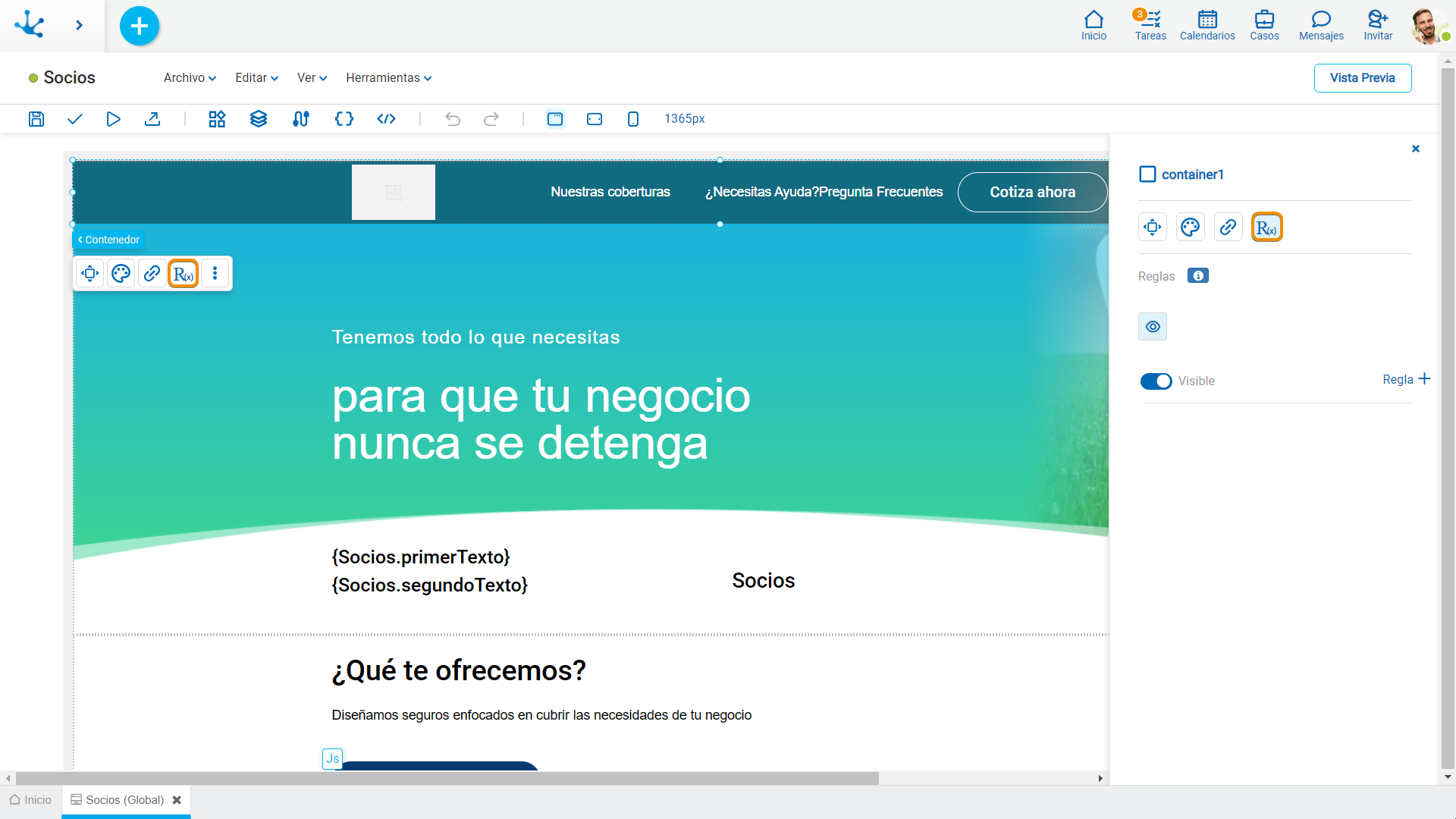

El panel de propiedades de reglas embebidas de un elemento se abre al seleccionar el ícono MPA-IconoRegla del menú contextual.





MPA-PropiedadesReglas-004

Propiedades



Reglas

Se pueden definir reglas embebidas de comportamiento, validación y cálculo, asociadas a un elemento, mediante el uso del asistente (ctrl + espacio).

65S4_img6 Muestra ejemplos de sintaxis para escribir las reglas.



65S4_v2_img9

Visible

Indica si el elemento es visible. Si no se marca esta propiedad, el elemento no se visualiza en la página.
toggles_img1  Visible (predeterminado)   toggles_img3 No visible

65S4_img11 Abre un área de edición donde se puede definir una regla para determinar la condición de visibilidad. Si se define una regla, el ícono se visualiza con bordes color celeste.





Operaciones al definir la regla:



icon-mod-proc-jxxf3489fhdj

Guarda la regla nueva o modificada

icon-mod-proc-d6f4xxx6dfhjfdj

Cancela la operación



Operaciones una vez definida la regla:



icon-mod-proc-xxcf5hfs89fhdj

Edita la regla existente

iconoTACHO_AZUL

Elimina la regla

Eventos



Los contenedores permiten utilizar diferentes eventos.





Evento

Descripción

onMouseIn()

Se ejecuta cuando el cursor se posiciona sobre el elemento.

onMouseOut()

Se ejecuta cuando el cursor se desplaza fuera del elemento.

onClick()

Se ejecuta al hacer clic en el elemento.

onDoubleClick()

Se ejecuta al hacer doble clic en el elemento.

onInit()

Se ejecuta antes de cargar el elemento.

afterViewInit()

Se ejecuta después de presentar el elemento.

onViewportEnter()

Se ejecuta cuando el elemento es visible.

onViewportLeave()

Se ejecuta cuando el elemento deja de ser visible.
