Documentación 8.5

Los lanes permiten organizar las actividades de un proceso. Cada lane representa a un participante.



“El lane es una partición que es utilizada para organizar y categorizar actividades dentro de un pool. Se utiliza generalmente para representar roles internos (por ejemplo gerenciadores) , sistemas (por ejemplo aplicación empresarial)  o departamentos internos (por ejemplo finanzas).” [Workflow Management Coalition]



Tipos de Participantes



Usuario

Las actividades incluidas en el lane son ejecutadas por un usuario específico o por sus usuarios delegados, si hubiere.



Unidad Organizacional

Las actividades incluidas en el lane son ejecutadas por todo usuario que pertenece a la unidad organizacional informada.



Rol

Las actividades incluidas en el lane son ejecutadas por los actores definidos dentro del rol.



Agente

Las actividades incluidas en el lane son ejecutadas por un participante que se identifica dinámicamente cuando se ejecuta la actividad.

Puede asignarse como responsable de lane un agente predefinido o definirse un nuevo agente.



Lanes sin Participante

Si al momento de modelar un proceso no se conocen los responsables de cada actividad, el lane puede quedar sin participante asignado mientras el estado del proceso sea “Borrador” o “Modificado”.

Menú de Torta



MB0002~1_img1



MBA9B3~1_img2

Abre un área para la edición del nombre.

MB0002~1_img3

Elimina el lane.

MB0002~1_img4

Agrega un lane a la izquierda.

MB0002~1_img5

Agrega un lane a la derecha.

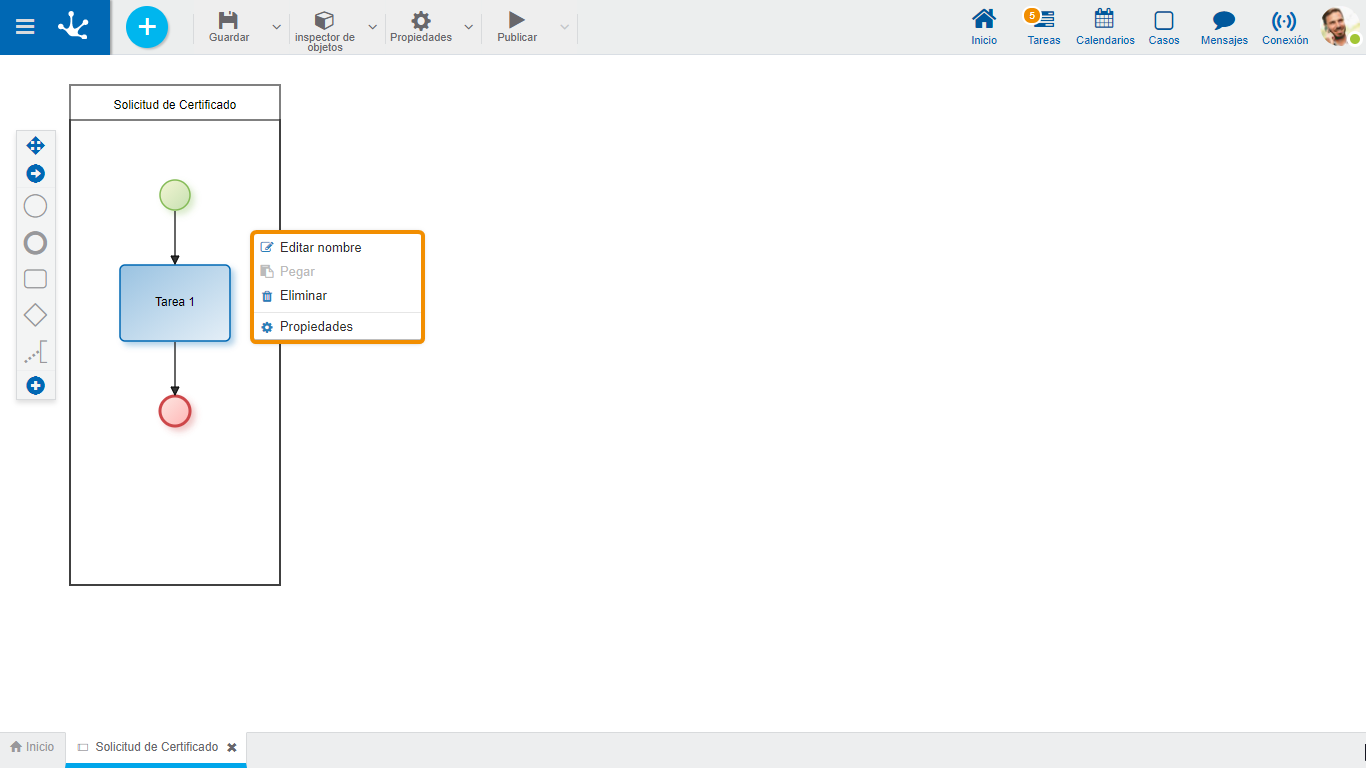

Menú Contextual



MB0002~1_img6



- Editar nombre: Permite editar el nombre. Misma funcionalidad que el ícono MB0002~1_img2.

- Pegar: Permite pegar en el lane un elemento gráfico previamente copiado.
- Eliminar: Permite eliminar el lane. Misma funcionalidad que el ícono MB0002~1_img3.

- Propiedades: Abre el panel de propiedades para su consulta y/o modificación.



Extensión del lane

Cuando se requiere más espacio para incorporar elementos al lane, ya sea en forma horizontal o vertical,  se debe hacer clic en el ícono MB0002~1_img9 y arrastrar el cursor hasta lograr el tamaño de lane requerido.
