Los patrones para el diseño de procesos son ejemplos que muestran la forma de conectar actividades para resolver un problema común.

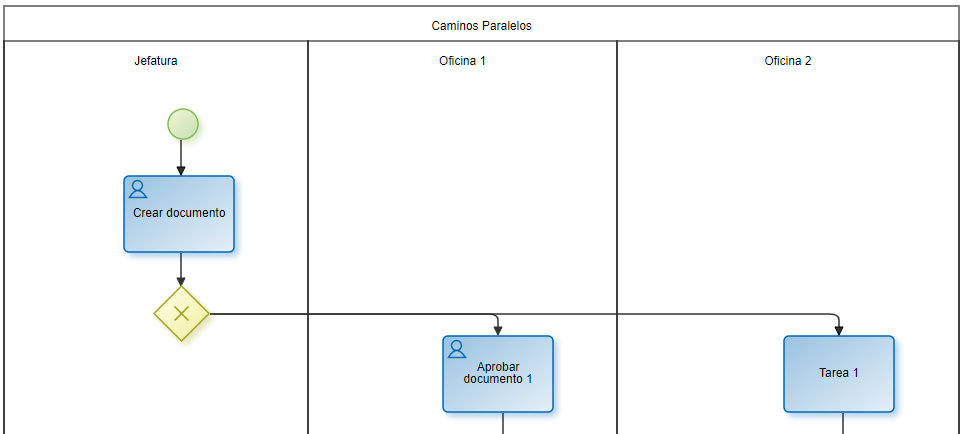

Caminos Paralelos



Un camino paralelo es un punto en la ejecución del proceso donde el flujo de ejecución se divide en dos o más flujos que son ejecutados en paralelo.

Ejemplo



Se crea un documento en una oficina, que requiere la aprobación de otras dos oficinas.



Implementación



Para implementar caminos paralelos, es necesario usar una compuerta paralela. Esta compuerta crea todos los caminos alternativos sin evaluar condiciones.





0127e_img215

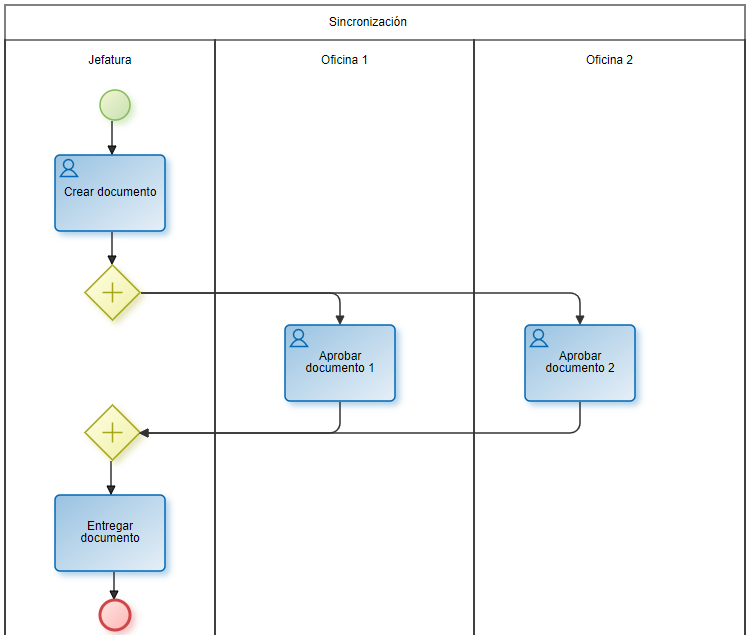

Sincronización



Sincronización es un punto en el proceso donde dos o más flujos distintos del proceso se unen en un único flujo. Es llamado sincronización porque espera que se completen todos los flujos que van a unirse antes de continuar con la actividad siguiente.

Ejemplo



El documento creado por una oficina, debe ser entregado después que haya sido aprobado por otras dos oficinas.

Implementación



En el ejemplo utilizamos la compuerta paralela como convergencia que significa que sincroniza los caminos previamente activados.



El patrón de sincronización también puede ser modelado con la compuerta exclusiva e inclusiva, de acuerdo a las necesidades del negocio.





0127A_img5488

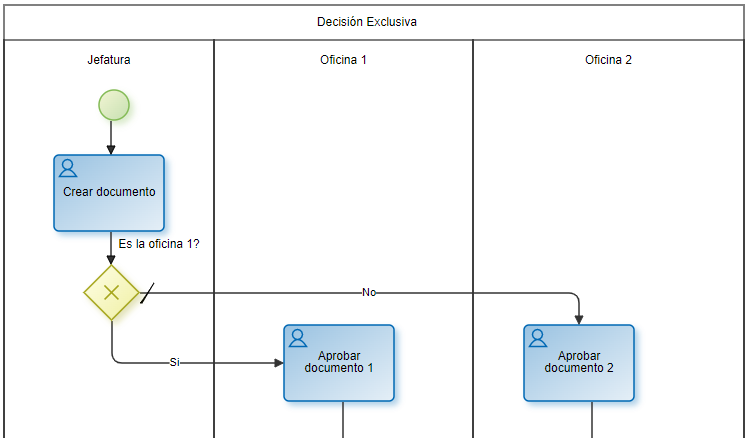

Decisión Exclusiva



La decisión exclusiva es un punto del proceso donde un camino es elegido entre varios caminos basados en una condición o información del proceso.

Ejemplo



Al crear un documento, este debe aprobarse en una oficina que corresponda según el tipo de documento creado.

Implementación



El patrón de decisión exclusiva puede ser modelado con la compuerta exclusiva. La decisión exclusiva tiene varios flujos de salida, pero solo uno de ellos puede ser tomado basado en las condiciones de cada flujo.





0127A_img5648

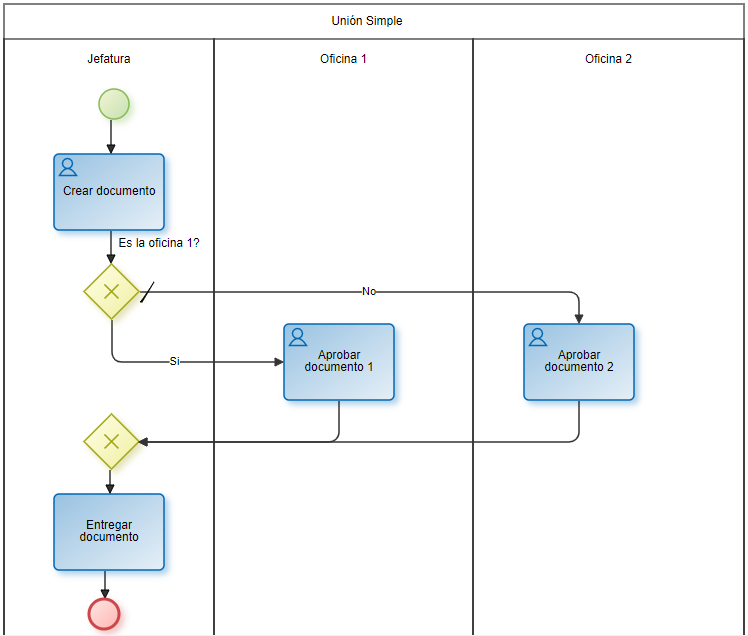

Unión Simple



La unión simple es un punto en el proceso donde dos o más caminos alternativos se unen sin sincronización. Este patrón supone que de los distintos caminos solamente uno es ejecutado.

Ejemplo



Luego de crear el documento, el mismo debe ser aprobado por la oficina que corresponda según el tipo de documento creado. Una vez aprobado por la oficina correspondiente, debe ser entregado por la oficina que lo creó.



Implementación





0127A_img6767

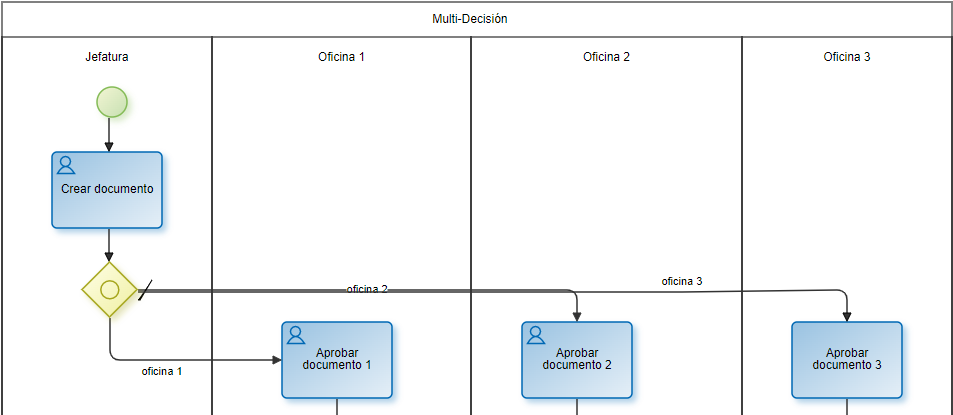

Multi-Decisión



El patrón de multi-decisión es utilizado para modelar un punto en el proceso donde un conjunto de caminos son elegidos en base a una condición.



Ejemplo



Luego de crear un documento, este debe ser aprobado por la oficina o las oficinas que correspondan, según el tipo de documento creado.



Implementación



Para implementar el patrón de multi-decisión es necesario utilizar la compuerta inclusiva. Esta compuerta permite habilitar uno o más caminos de acuerdo a la evaluación de las condiciones de cada flujo.





0127A_img3458

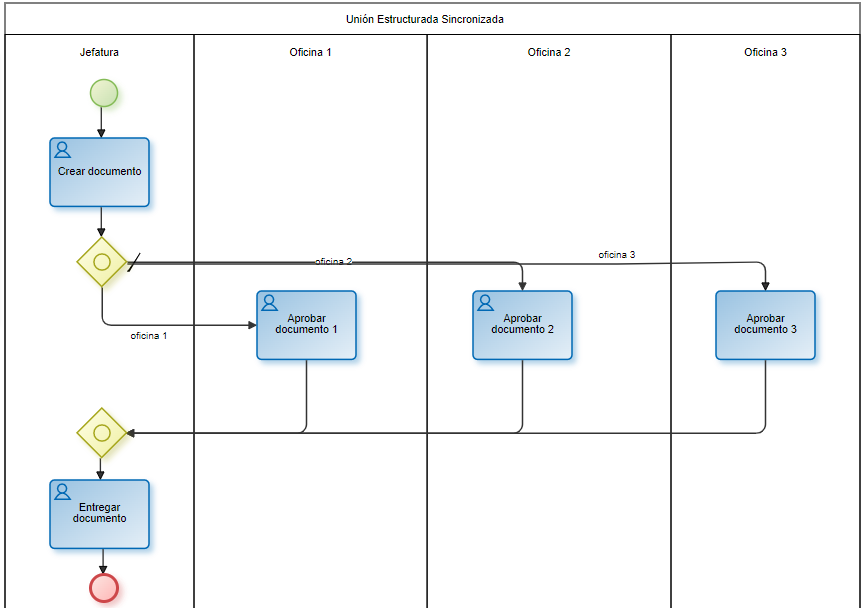

Unión Estructurada Sincronizada



Es un punto en el proceso donde múltiples caminos que fueron previamente activados en el proceso convergen en un único hilo de ejecución.



Ejemplo



Una vez que el documento haya sido aprobado por la oficina o las oficinas correspondientes, debe ser entregado por la oficina que creó el documento.

Implementación



Para implementar este patrón es necesario utilizar dos compuertas inclusivas, una para la divergencia (activar algunos caminos) y otra para la sincronización (sincronizar los caminos activados).





0127A_img2727

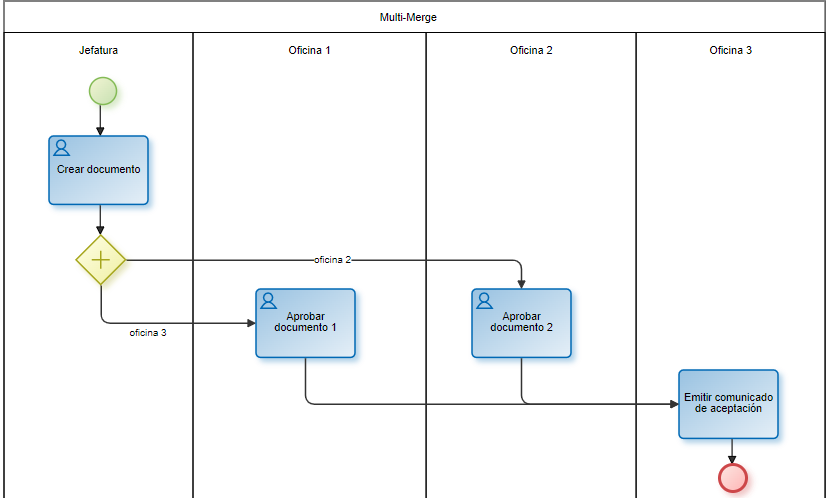

Multi-Merge



El patrón multi-merge es usado para modelar la convergencia de dos o más caminos en un único camino. Cada vez que un camino de entrada es activado éste activa la siguiente actividad del flujo de ejecución.

Ejemplo



Luego de crear un documento, éste debe ser aprobado por dos oficinas. Cada vez que una oficina lo apruebe, una tercera oficina debe emitir un comunicado de aprobación.



Implementación



El patrón utiliza una compuerta paralela para habilitar dos caminos. Cada vez que las actividades de un camino son ejecutadas, la próxima actividad también lo será. En este caso, la actividad "Emitir comunicado de aprobación", se ejecuta dos veces.





0127A_img5757
