Buenas Prácticas

Nombre



Los nombres de los procesos y subprocesos deben describir claramente su principal propósito.



No se deben utilizar nombres cortos ni abreviaciones.

Tamaño de los Diagramas



Los diagramas extensos no permiten dar una perspectiva global a los lectores, dificultan la lectura y no comunican claramente el propósito de los procesos.

Cantidad de Actividades



Si bien diversos factores inciden sobre la complejidad de un proceso, la cantidad de actividades es uno de los factores de mayor relevancia.



Como criterio general, se recomiendan diagramas con un máximo de 15 a 20 actividades.

Unificación de Actividades



Si un conjunto de tareas consecutivas puede ser ejecutado secuencialmente por la misma persona, en el mismo momento, entonces estas actividades deben integrarse en una sola.

Subprocesos



Se recomienda el uso de subprocesos para agrupar actividades con el mismo propósito.

Alineamiento de Actividades



Se recomienda mantener las actividades alineadas unas con otras, horizontal y verticalmente. Esta práctica permite ordenar los diagramas, manteniéndolos prolijos visualmente.

Tamaño Estándar de los Elementos.



Se recomienda no cambiar el tamaño de los elementos del diagrama.



Mantener los tamaños estándar evita discrepancias y mantiene homogéneos los elementos visuales.

Orientación del Flujo



Para las personas que leen de izquierda a derecha, lo intuitivo es seguir un flujo lógico de izquierda a derecha o desde arriba hacia abajo. Se recomienda diagramar los flujo de proceso en esta dirección.

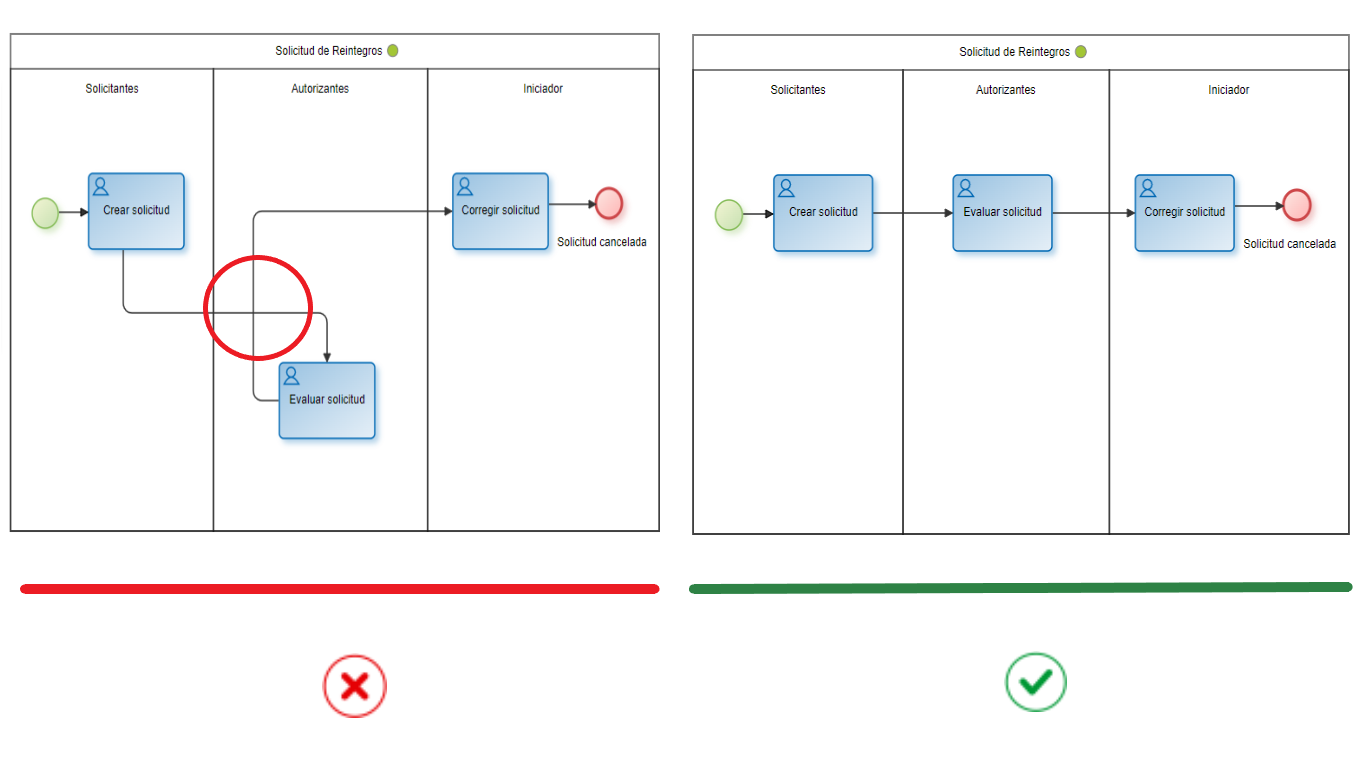

Se debe evitar el cruce de conectores, manteniendo una secuencia cronológica y una dirección consistente del flujo.



L0006-~1_img40

Claridad del Escenario Primario

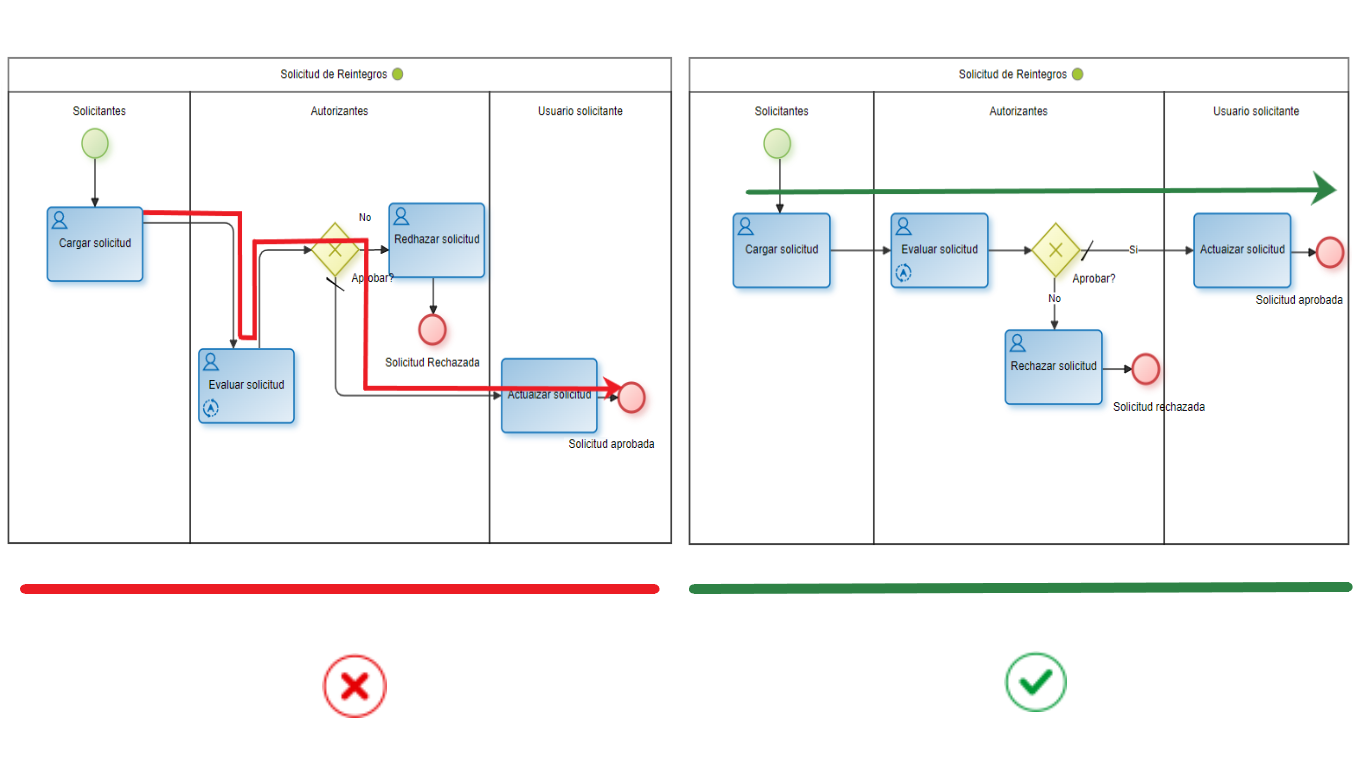

El camino principal debe ser fácilmente identificado al leer el diagrama, por lo que se recomienda diagramar el camino principal primero y luego agregar los caminos alternativos.

L0006-~1_img80

Enlaces



Se recomienda utilizar este tipo de eventos para evitar la complejidad en los flujos.



icon-mod-proc-d6768hjfdj                        icon-mod-proc-d64896dfhjfdj

Lanzar Enlace                Capturar Enlace



Artefactos



Se recomienda no utilizar en exceso los objetos que sirven para documentar el proceso. Anotaciones, asociaciones, grupos y objetos de datos son elementos que pueden esclarecer el diagrama, pero el uso excesivo de este tipo de elementos puede incrementar la complejidad visual del modelo.



Para no utilizar una gran cantidad de artefactos, se recomienda documentar los detalles dentro de cada actividad o de cada elemento del modelo.
