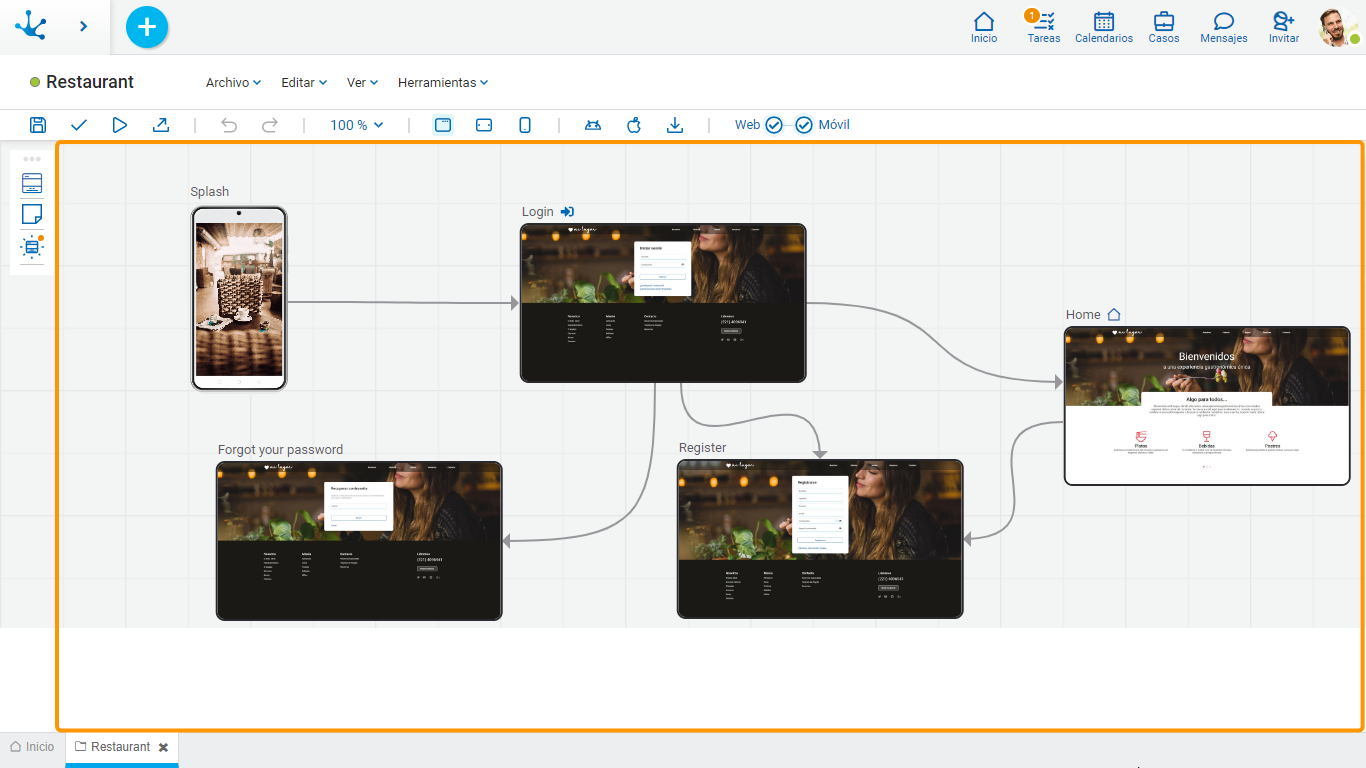

El área de modelado gráfico es el espacio donde se ubican los diferentes elementos de la barra de herramientas lateral, permitiendo modelar la navegación mediante flujos de navegación entre dichos elementos.

Inicialmente puede presentarse en blanco si no se seleccionó algunas de las plantillas predefinidas.





APN_AreadeModeladoGrafico





En la parte superior de cada página se visualiza su estado, su nombre y el ícono correspondiente si fueron modeladas las propiedades Página de Login o Página de Inicio.



APN_IconoHome Home
APN_IconoLogin Login





APN_AreadeModeladoGrafico2

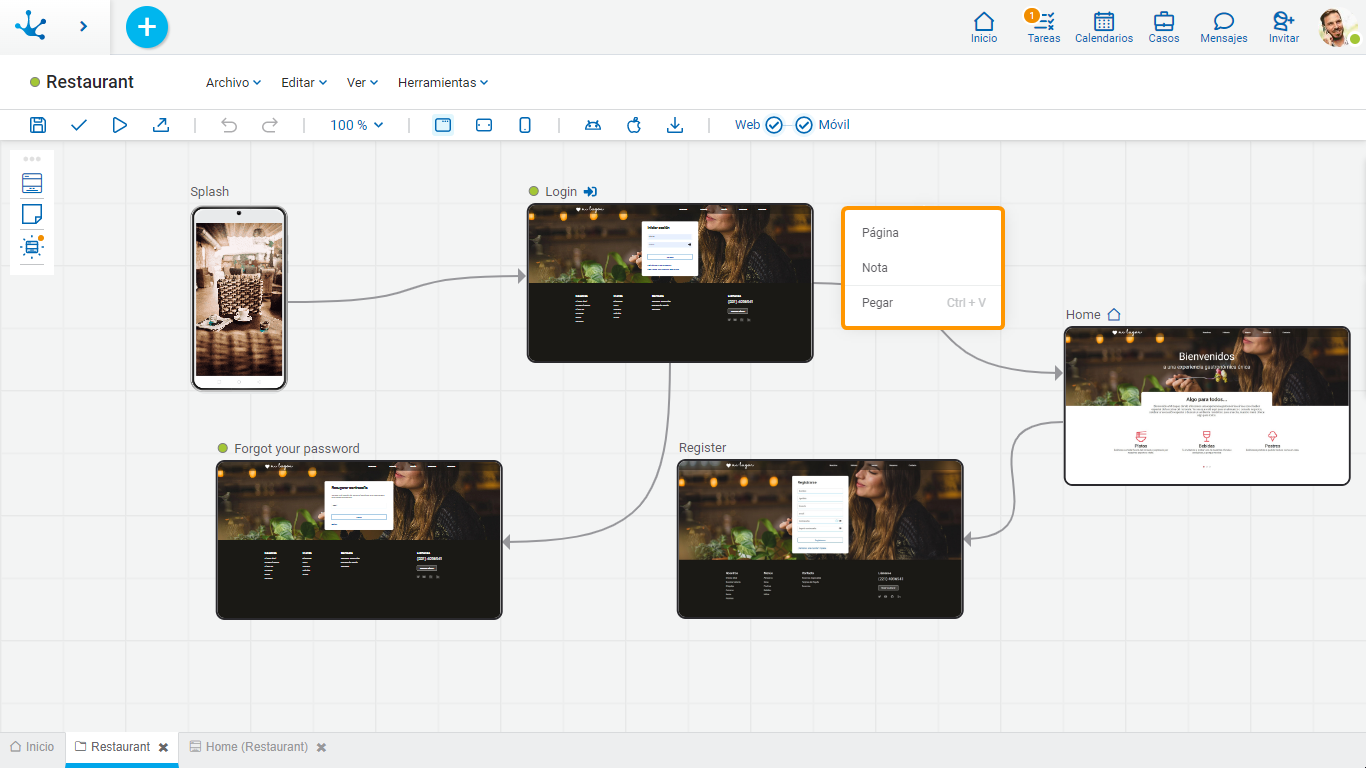

Al hacer clic con el botón derecho del mouse sobre el área de modelado, se despliega un menú con las operaciones correspondientes a los elementos.





APN_AreadeModeladoGrafico3

Flujo de Navegación



Representa la navegación entre páginas.





APN_FlujodeInteraccion





APN_IconoFlujodeModelado Flujo de Modelado

Es el tipo de flujo predeterminado, que se utiliza en la etapa de modelado de la aplicación. Indica que se modeló pero no está implementado aún.



APN_IconoFlujodePrecedentes Flujo de Ejecución

Indica que existe una navegación implementada entre dos páginas. Es decir, cuando se publica una página que tiene un hipervínculo hacia otra, si el flujo no está modelado se genera automáticamente de color celeste. En cambio si ya existe modifica su color de gris a celeste.

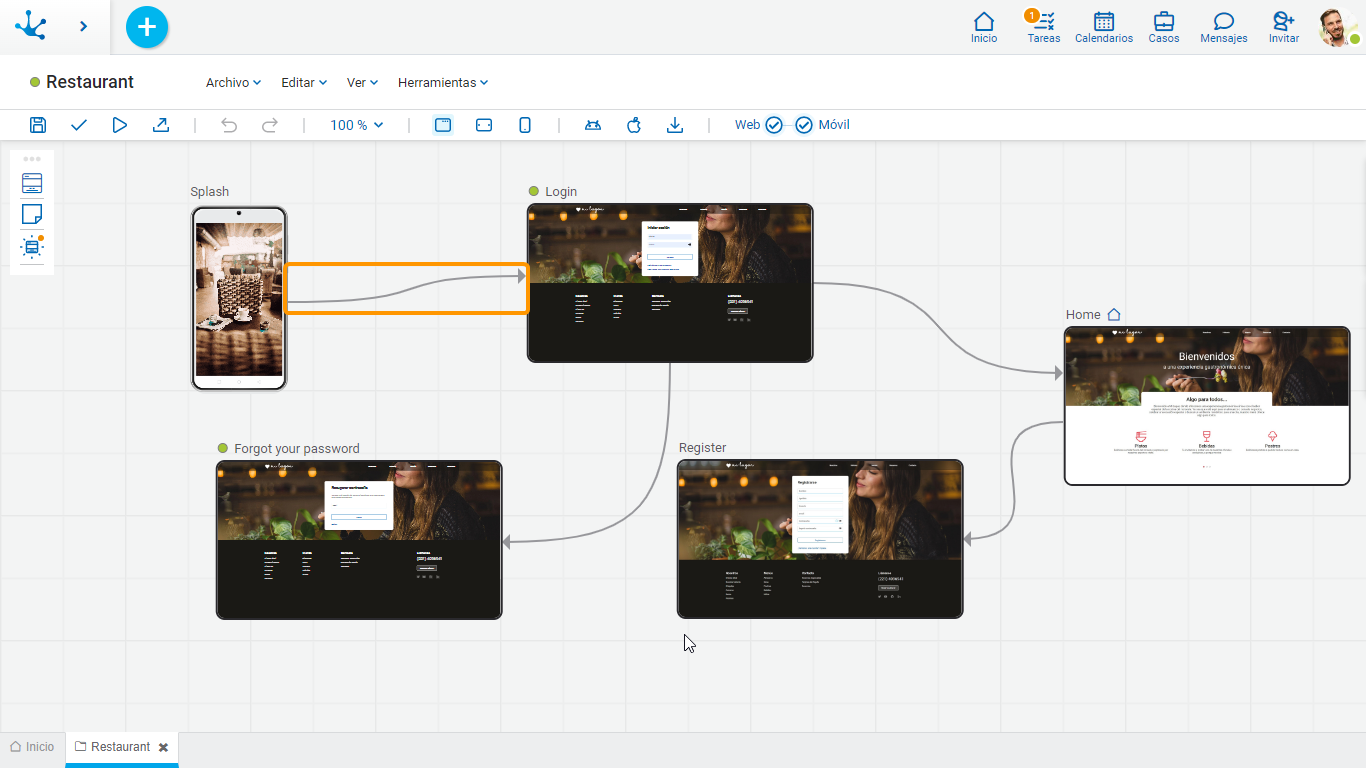

Al hacer doble clic en un flujo se puede ingresar un texto como etiqueta. Mediante un clic sobre un flujo se selecciona y se crea un punto de curvatura, que al arrastrarlo permite dar una nueva forma al flujo.





APN_FlujodeInteraccion2



Eliminar Flujo



Al hacer clic con el botón derecho del mouse sobre un flujo, se despliega un menú con la operación "Eliminar".





APN_FlujoMenuContextual
