El ingreso al panel de propiedades de la compuerta se realiza de diferentes maneras:
●Hacer doble clic sobre el elemento gráfico correspondiente. a la compuerta.
●Acceder al menú contextual del elemento gráfico compuerta.

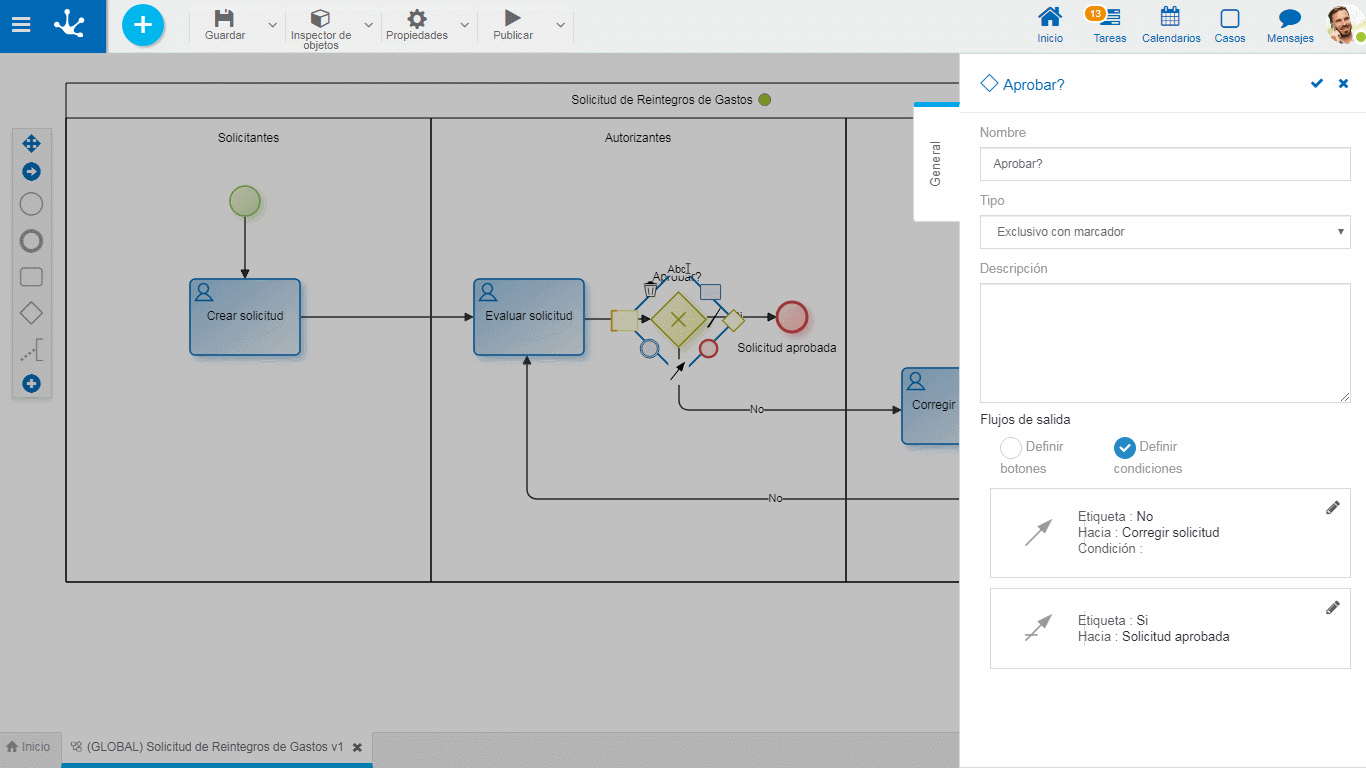

Pestaña General
Propiedades
Nombre
Nombre de la compuerta, que debe reflejar lo que está evaluando.
Tipo
Indica el tipo de compuerta.
Descripción
Texto que describe la finalidad de la compuerta.
Flujos de salida

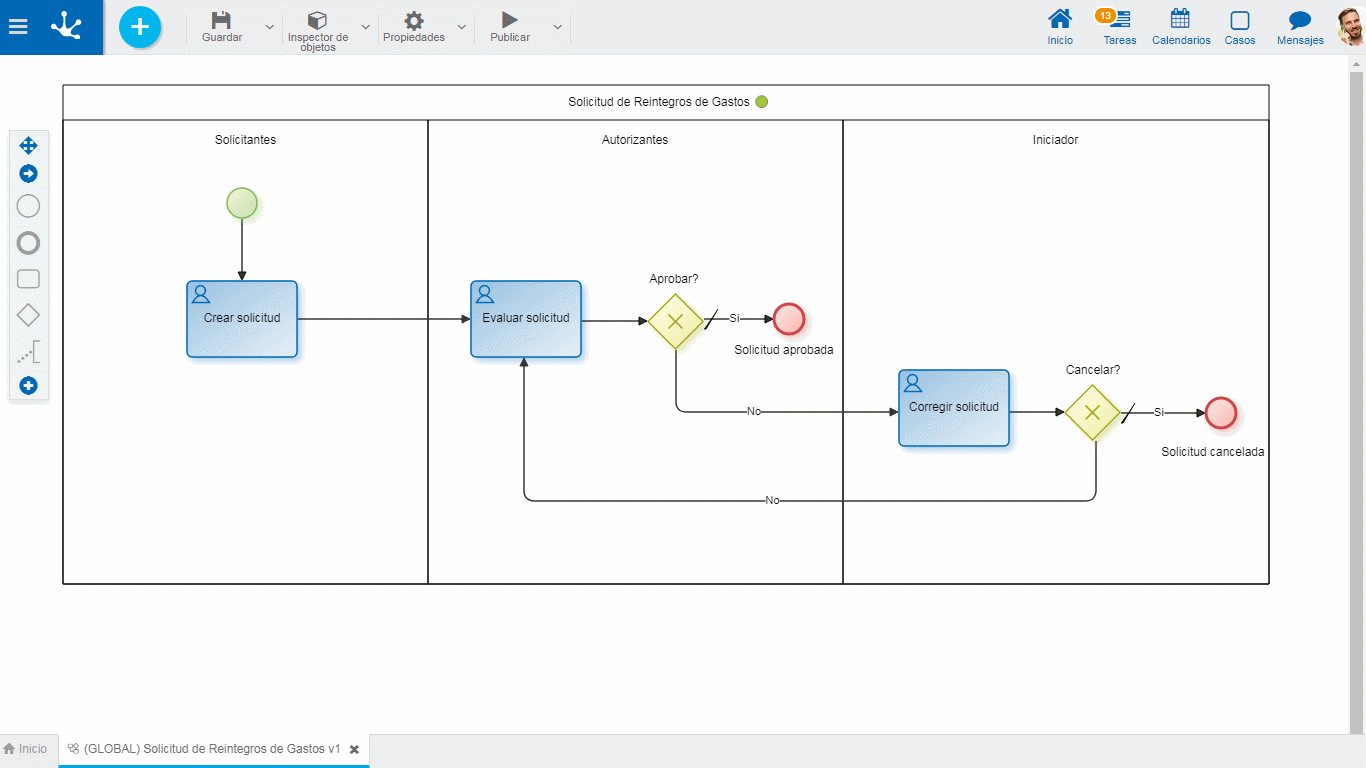

Permite asignar a cada flujo de salida de la compuerta un botón para que el usuario accione. Si la compuerta es inclusiva, se puede asignar más de un botón a cada flujo y cada botón puede tener asignado más de un flujo.
Los botones quedan visibles en la ejecución de la actividad anterior a la compuerta.
Para cada botón se define el nombre y color.
Despliega un panel de propiedades que permite establecer el nombre y color del botón que se asigna al flujo, así como también modificar otras propiedades del flujo.
Dentro de este panel, en el caso de la compuerta inclusiva se habilita las siguientes posibilidades.
Permite agregar un nuevo botón al flujo.
Permite asignar al flujo un botón ya existente.
Esta funcionalidad se habilita cuando se selecciona Definir botones. Al hacer clic sobre ella, se despliega un panel para ordenar los botones con la modalidad Drag&Drop.
Permite asignar las condiciones que deben cumplirse para que el proceso pueda continuar su ejecución siguiendo el flujo.
Despliega un panel de propiedades donde se modelan las condiciones del flujo mediante el asistente que permite seleccionar campos de las entidades que participan en el proceso y operaciones a aplicar. Adicionalmente, se pueden modificar también otras propiedades del flujo.
