Regla
El panel de propiedades del evento de borde tipo regla se visualiza en la parte derecha del modelador de procesos.
Propiedades
Nombre
Nombre del evento. Se visualiza en el proceso junto al elemento gráfico que representa al evento.
Descripción
Campo que permite documentar el evento.
Prioridad
Determina la prioridad del evento.
Interrumpe
El evento de borde de tipo regla siempre interrumpe. Esto significa que en caso de cumplirse las condiciones establecidas, se ejecutan las acciones del evento y el caso se mueve siguiendo el flujo de salida del evento.
Habilitado
Indica que el evento se encuentra habilitado para ejecutarse de acuerdo a la regla.
Condiciones
Son las condiciones que deben cumplirse para que el evento se pueda ejecutar. Si existen condiciones definidas, se visualiza la lista de las mismas.
Para agregar una condición, presionar el ícono
y desde el panel que se abre, seleccionar Propiedad y Operador en las correspondientes listas desplegables. Informar Valor y en los casos en que corresponda, indicar en Parámetro el campo a evaluar del formulario asociado al proceso.
Acciones
Son las acciones que se realizan automáticamente al ocurrir el evento.
•Mover Caso
El caso afectado por el evento avanza hacia la siguiente actividad.
•Adjuntar archivo
Permite adjuntar uno o más archivos al caso.
Parámetro |
Descripción |
|---|---|
Archivo a adjuntar |
Archivo que se adjunta al caso. (*) |
Depende de la ejecución anterior |
Indica si la acción se ejecuta solo cuando las acciones definidas previamente, se ejecutaron con éxito.(*) |
Nota: Los parámetros marcados con (*) son de ingreso obligatorio.
•Adjuntar formulario
Permite relacionar un formulario al caso.
Parámetro |
Descripción |
|---|---|
Código de Usuario |
Si no se informa se asigna el usuario actual. |
Mapa de valores |
Informar <campo1><valor1>;<campo2><valor2>..., |
XML |
Ruta de archivo que contiene el XML. |
Tipo de Anexo |
Tipo de anexo que se adjunta (*). |
Crear versión si existe y si es único |
Si al momento de adjuntar el formulario, éste ya existe y es único, se crea previamente una versión histórica del mismo. |
Resetear formulario anterior y es único |
Indica que si existe formulario asociado al caso y es único, se borran datos del mismo. |
Depende de la ejecución anterior |
La acción se ejecuta solo si las acciones definidas previamente, se ejecutaron con éxito.(*). |
Nota: Los parámetros marcados con (*) son de ingreso obligatorio.
Seleccionar tarea programada de tipo regla
Permite seleccionar la regla a utilizar que debe ser una regla de tipo avanzada y que debe estar publicada.
Ejemplo de Uso

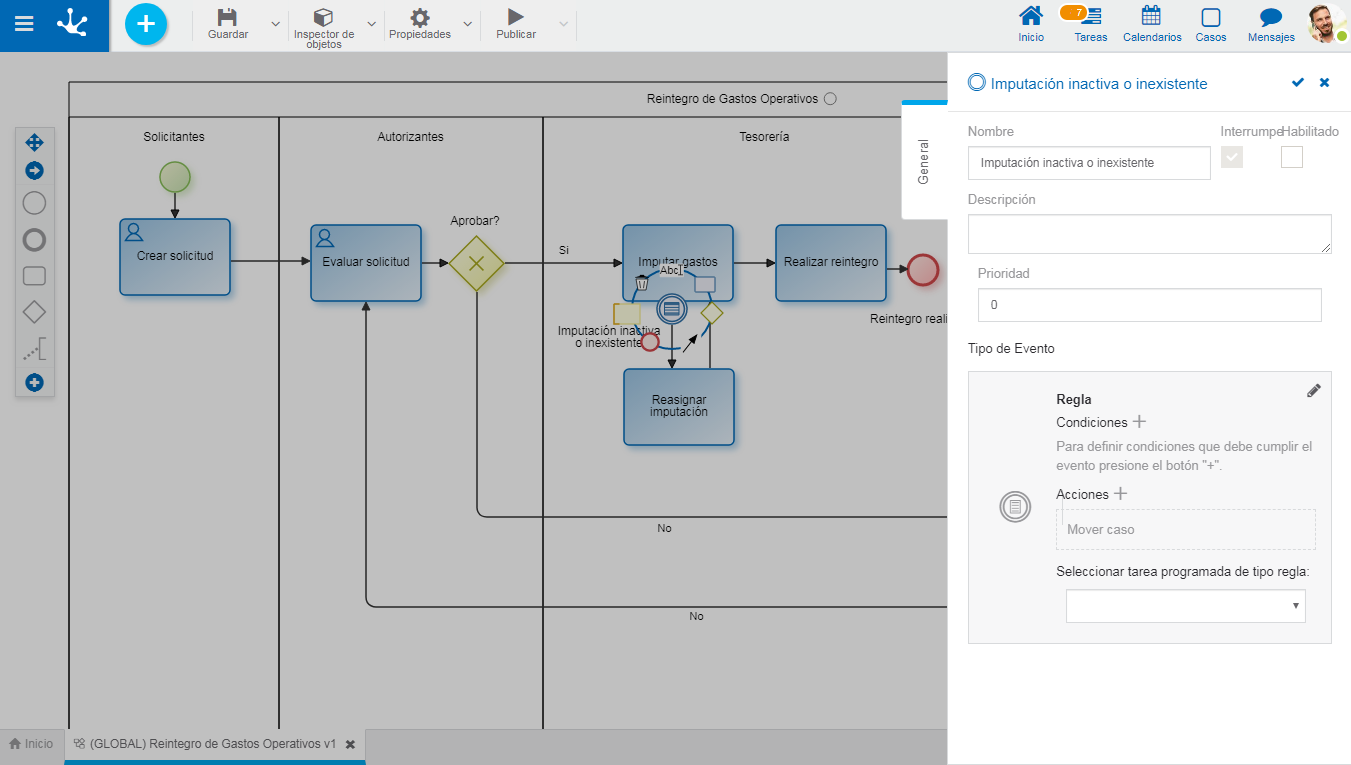

En el proceso "Reintegro de Gastos Operativos", si cuando se ejecuta la actividad "Imputar gastos", se ejecuta una regla que detecta imputaciones de gastos inactivas o inexistentes, se procede a reasignar imputaciones, para que el caso pueda avanzar luego a la actividad "Realizar reintegro".
